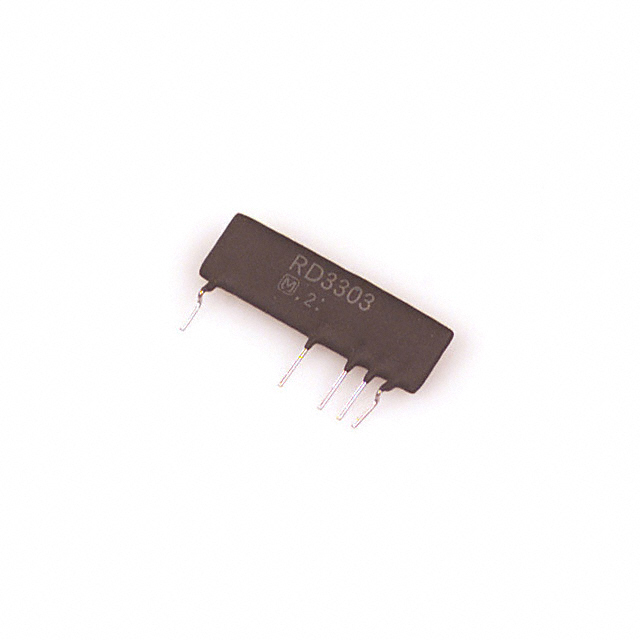

EHD-RD3303

Part Number
EHD-RD3303
Manufacturer Panasonic Electronic Components
Other Part Numbers
P11447-ND
EHDRD3303
P11447
P11447-NDR
Description DC DC CONVERTER 5.1V 1W
Detailed Description Non-Isolated PoL Module DC DC Converter 1 Output 5.1V 100mA 113V - 170V Input
Datasheet Datasheet

Product Attributes

Category
Manufacturer Panasonic Electronic Components
Series
EHD-RD
Packaging
Tray
Part Status Obsolete
Package / Case 10-SIP Module, 5 Leads
Size / Dimension 1.20" L x 0.24" W x 0.49" H (30.5mm x 6.0mm x 12.5mm)
Mounting Type Through Hole
Type Non-Isolated PoL Module
Operating Temperature -25°C ~ 85°C
Applications ITE (Commercial)
Voltage - Input (Max) 170V
Efficiency 49%
Current - Output (Max) 100mA
Voltage - Input (Min) 113V
Voltage - Output 1 5.1V
Power (Watts) 1 W
Number of Outputs 1

Documents & Media

RESOURCE TYPE LINK
Datasheets EHD-RD3303
Datasheets EHD-RD Series Datasheet
Datasheets EHD-RD3303 Side 2
Datasheets EHD-RD3303 Side 1

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8504.40.9580
Moisture Sensitivity Level (MSL) 1 (Unlimited)

Obsolete

This product is no longer manufactured.
