Part Number | 124D |
---|---|
Manufacturer | Hammond Manufacturing |
Other Part Numbers | HM2511-ND 124D-ND HM2511 3937-124D |

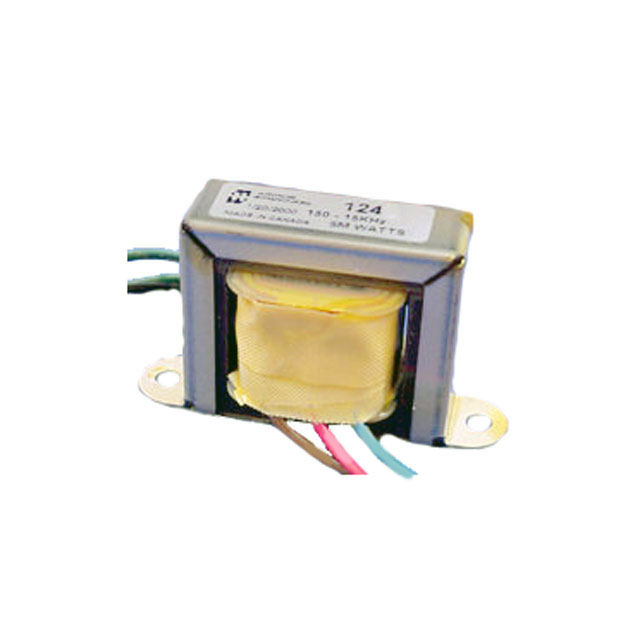

Description | XFMR 7KCT / 15.8KCT CHAS MNT |
Detailed Description | 7kCT Impedance Primary Ohms 15.8kCT Impedance Secondary Ohms 1:1.49 Audio Transformer 150Hz ~ 15kHz Chassis Mount |
Manufacturer Standard Lead Time | 4 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Hammond Manufacturing | |
Series | 124 | |
Packaging | Bulk | |
Part Status | Active | |
Size / Dimension | 2.810" L x 1.460" W (71.37mm x 37.08mm) | |
Mounting Type | Chassis Mount | |
Termination Style | Wire Leads | |
Transformer Type | Tube Driver and Speaker Matching | |
Turns Ratio - Primary:Secondary | 1:1.49 | |
Frequency Range | 150Hz ~ 15kHz | |
Voltage - Isolation | 500Vrms | |
Height - Seated (Max) | 1.680" (42.67mm) | |
Impedance - Primary (Ohms) | 7kCT | |
Impedance - Secondary (Ohms) | 15.8kCT | |
DC Resistance (DCR) - Primary | 218Ohm, 236Ohm | |
DC Resistance (DCR) - Secondary | 297Ohm, 394Ohm | |
Frequency Response | ±1dB | |
Power Level | 5W |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | 124 Series Spec. | |
Datasheets | Hammond REACH |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.31.4035 | |
Moisture Sensitivity Level (MSL) | Not Applicable | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $49.30 | $49.30 |
10 | $47.66 | $476.60 |
100 | $41.08 | $4,108.00 |
