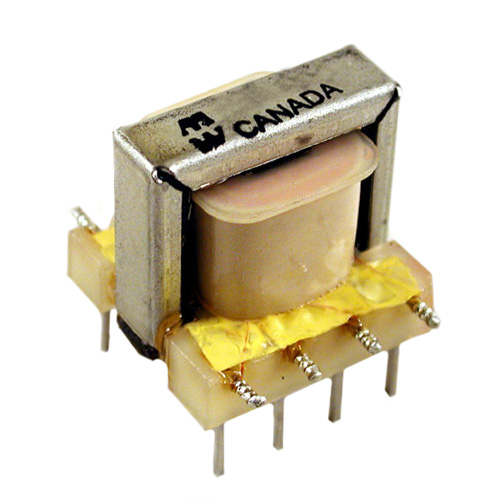

Part Number | 148B |
---|---|
Manufacturer | Hammond Manufacturing |
Other Part Numbers | HM3275-ND HM3275 148B-ND 3937-148B |
Description | XFMR 150 / 1.6K, 400/400 TH |
Detailed Description | 150 Impedance Primary Ohms 1.6k, 400/400 Impedance Secondary Ohms Audio Transformer 200Hz ~ 15kHz Through Hole |
Manufacturer Standard Lead Time | 4 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Hammond Manufacturing | |
Series | 148 | |
Packaging | Bulk | |
Part Status | Active | |
Size / Dimension | 0.820" L x 0.680" W (20.83mm x 17.27mm) | |
Mounting Type | Through Hole | |
Termination Style | PC Pin | |
Transformer Type | Economical Open Type | |
Insertion Loss | 0.5dB | |
Frequency Range | 200Hz ~ 15kHz | |
Height - Seated (Max) | 0.690" (17.53mm) | |
Impedance - Primary (Ohms) | 150 | |
Impedance - Secondary (Ohms) | 1.6k, 400/400 | |
DC Resistance (DCR) - Primary | 11.3Ohm | |
DC Resistance (DCR) - Secondary | 200Ohm | |
Frequency Response | ±1dB | |
Power Level | 300mW |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | Hammond REACH |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.31.4035 | |
Moisture Sensitivity Level (MSL) | Not Applicable | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $25.67 | $25.67 |
10 | $22.65 | $226.50 |
100 | $18.87 | $1,887.00 |
