1SMA10CAT3

Part Number
1SMA10CAT3
Manufacturer Sanyo Semiconductor/onsemi
Other Part Numbers
1SMA10CAT3OSTR-ND
1SMA10CAT3OSCT-ND
1SMA10CAT3OSDKR-ND
1SMA10CAT3OSTR
1SMA10CAT3OSCT
1SMA10CAT3OSDKR
Description TVS DIODE 10VWM 17VC SMA
Detailed Description 17V Clamp 23.5A Ipp Tvs Diode Surface Mount SMA
Datasheet Datasheet

Product Attributes

Category
Manufacturer Sanyo Semiconductor/onsemi
Series
Packaging
Tape & Reel (TR)
Cut Tape (CT)
Part Status Obsolete

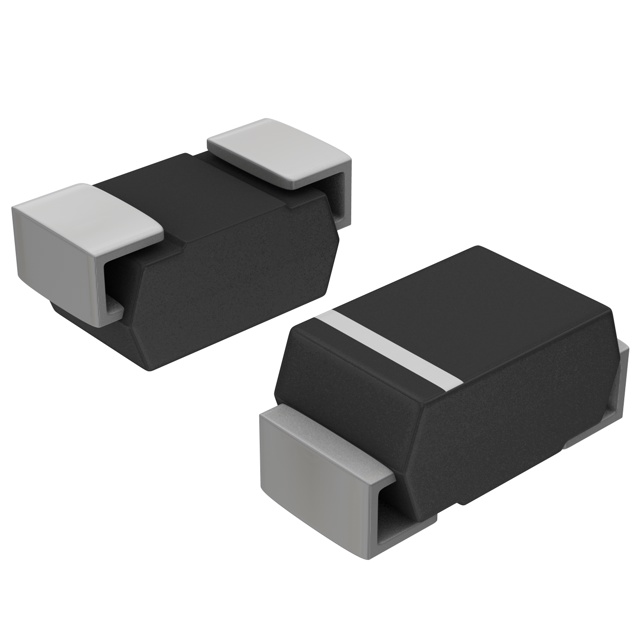

Package / Case DO-214AC, SMA
Mounting Type Surface Mount
Type Zener
Operating Temperature -65°C ~ 150°C (TJ)
Capacitance @ Frequency 580pF @ 1MHz
Current - Peak Pulse (10/1000µs) 23.5A
Voltage - Reverse Standoff (Typ) 10V
Supplier Device Package SMA
Bidirectional Channels 1
Voltage - Breakdown (Min) 11.1V
Voltage - Clamping (Max) @ Ipp 17V
Power - Peak Pulse 400W
Power Line Protection No
Grade Automotive
Qualification AEC-Q101

Documents & Media

RESOURCE TYPE LINK
Datasheets 1SMA10CAT3
Datasheets onsemi RoHS
Datasheets Multiple Devices 27/Jun/2007

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.10.0080
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status RoHS non-compliant

Obsolete

This product is no longer manufactured.
