395-012-524-802

395-012-524-802

Part Number
395-012-524-802
Manufacturer EDAC Inc.
Other Part Numbers
395-012-524-802-ND
Description CONN EDGE DUAL FMALE 12POS 0.100

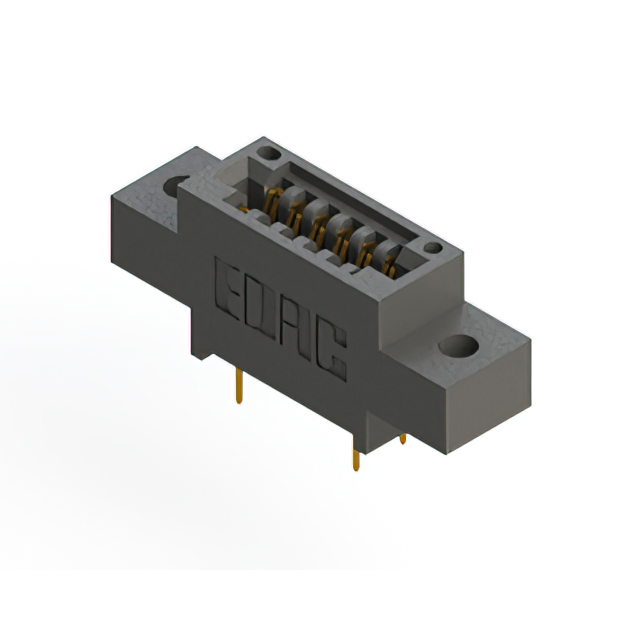

Detailed Description 12 Position Female Connector Non Specified - Dual Edge Gold 0.100" (2.54mm) Black
Manufacturer Standard Lead Time 18 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer EDAC Inc.
Series
395
Packaging
Bulk
Part Status Active
Gender Female
Contact Finish Gold
Color Black
Mounting Type Through Hole
Number of Positions 12
Pitch 0.100" (2.54mm)
Operating Temperature -40°C ~ 105°C
Read Out Dual
Contact Type Cantilever
Card Type Non Specified - Dual Edge
Card Thickness 0.054" ~ 0.070" (1.37mm ~ 1.78mm)
Flange Feature Top Mount Opening, Unthreaded, 0.128" (3.25mm) Dia
Termination Solder
Contact Finish Thickness 10.0µin (0.25µm)
Material - Insulation Polyester Thermoplastic
Contact Material Copper Alloy
Number of Positions/Bay/Row 6
Number of Rows 2
Termination Rows 2

Documents & Media

RESOURCE TYPE LINK
Datasheets 395-012-524-802
Datasheets Card Edge Brochure
Datasheets EDAC RoHS
Datasheets 395-012-524-802 Drawing

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8536.69.4040
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Available To Order

Bulk

QUANTITY UNIT PRICE EXT PRICE
25 $7.07 $176.75
