Part Number | 74HC564N,652 |
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers | 568-7821-5-ND 933670680652 954-74HC564N652 74HC564N,652-ND 74HC564N NEXNXP74HC564N,652 568-7821-5 2156-74HC564N652-NX 74HC564N-ND 74HC564N652 |
Description | IC FF D-TYPE SNGL 8BIT 20DIP |

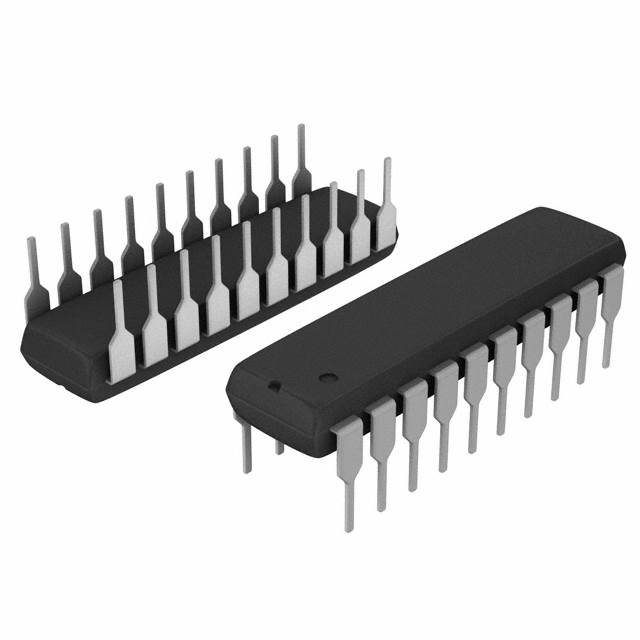

Detailed Description | Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-DIP (0.300", 7.62mm) |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series | 74HC | |
Packaging | Tube | |
Part Status | Obsolete | |
Package / Case | 20-DIP (0.300", 7.62mm) | |
Output Type | Tri-State, Inverted | |
Mounting Type | Through Hole | |
Number of Elements | 1 | |
Function | Standard | |
Type | D-Type | |
Operating Temperature | -40°C ~ 125°C (TA) | |
Voltage - Supply | 2V ~ 6V | |
Current - Quiescent (Iq) | 8 µA | |
Current - Output High, Low | 7.8mA, 7.8mA | |
Trigger Type | Positive Edge | |
Clock Frequency | 137 MHz | |
Input Capacitance | 3.5 pF | |
Supplier Device Package | 20-DIP | |
Max Propagation Delay @ V, Max CL | 28ns @ 6V, 50pF | |
Number of Bits per Element | 8 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | 74HC564N,652 | |
Datasheets | NXP USA Inc REACH | |
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | MCU Dip Supply Situation 12/May/2015 | |
Datasheets | ICN6 to ICN8 Transfer 13/Jul/2013 | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
