Part Number |
74LVT74DB,118
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
74LVT74DB,118-ND
935209260118
74LVT74DB-T-ND
74LVT74DB-T
|
Description | IC FF D-TYPE DUAL 1BIT 14SSOP |
Detailed Description | Flip Flop 2 Element D-Type 1 Bit Positive Edge 14-SSOP (0.209", 5.30mm Width) |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
74LVT
|
|
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |

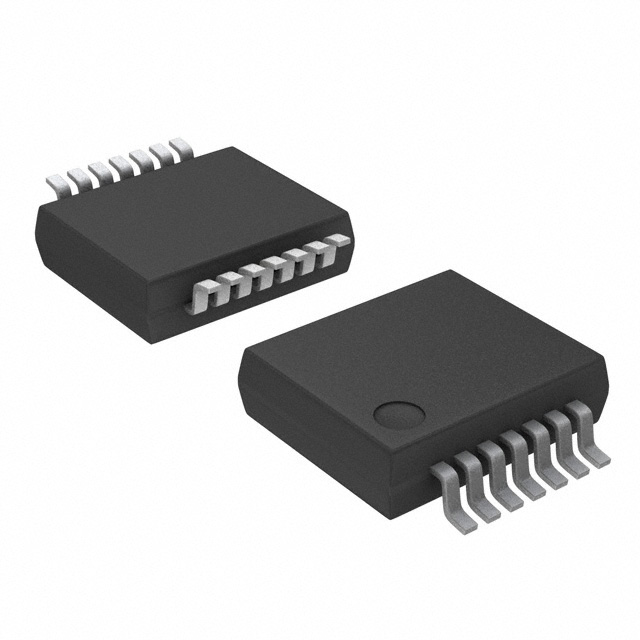

Package / Case | 14-SSOP (0.209", 5.30mm Width) | |
Output Type | Complementary | |
Mounting Type | Surface Mount | |
Number of Elements | 2 | |
Function | Set(Preset) and Reset | |
Type | D-Type | |
Operating Temperature | -40°C ~ 85°C (TA) | |
Voltage - Supply | 2.7V ~ 3.6V | |
Current - Quiescent (Iq) | 1 mA | |
Current - Output High, Low | 20mA, 32mA | |
Trigger Type | Positive Edge | |
Clock Frequency | 345 MHz | |
Input Capacitance | 3 pF | |
Supplier Device Package | 14-SSOP | |
Max Propagation Delay @ V, Max CL | 5ns @ 3.3V, 50pF | |
Number of Bits per Element | 1 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | 74LVT74DB,118 | |
Datasheets | NXP USA Inc REACH | |
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | Multiple Devices 15/Mar/2015 | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
