Part Number |
AIRD-01-3R3M
|
---|---|
Manufacturer | Abracon |
Other Part Numbers |
535-11358-ND
AIRD013R3M
535-11358
AIRD-01-3R3K
|
Description | FIXED IND 3.3UH 9A 5 MOHM TH |

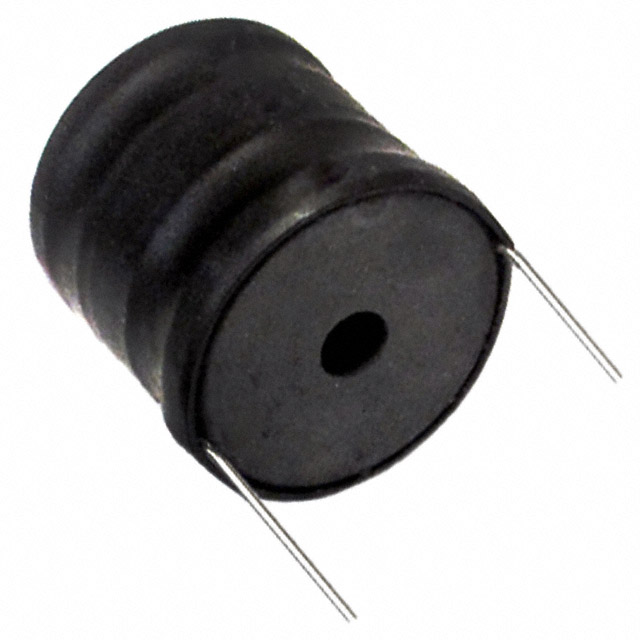

Detailed Description | 3.3 µH Unshielded Drum Core, Wirewound Inductor 9 A 5mOhm Max Radial, Vertical Cylinder |
Category | ||
---|---|---|
Manufacturer | Abracon | |
Series |
AIRD-01
|
|
Packaging |
Bulk
|
|
Part Status | Obsolete | |
Tolerance | ±20% | |
Package / Case | Radial, Vertical Cylinder | |
Size / Dimension | 0.650" Dia (16.50mm) | |
Mounting Type | Through Hole | |
Shielding | Unshielded | |
Type | Drum Core, Wirewound | |
Operating Temperature | -25°C ~ 85°C | |
DC Resistance (DCR) | 5mOhm Max | |
Current - Saturation (Isat) | 40A | |
Material - Core | Ferrite | |
Inductance Frequency - Test | 1 kHz | |
Height - Seated (Max) | 0.827" (21.00mm) | |
Inductance | 3.3 µH | |
Current Rating (Amps) | 9 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | AIRD-01-3R3M | |
Datasheets | Abracon REACH | |
Datasheets | AIRD-01.pdf | |
Datasheets | AIRD-01 Drawing |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.4000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
