Category | ||
---|---|---|
Manufacturer | Abracon | |
Series |
AISC-1812H
|
|
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |
Tolerance | ±30% | |
Package / Case | 1812 (4532 Metric) | |
Size / Dimension | 0.177" L x 0.126" W (4.50mm x 3.20mm) | |
Mounting Type | Surface Mount | |
Shielding | Unshielded | |

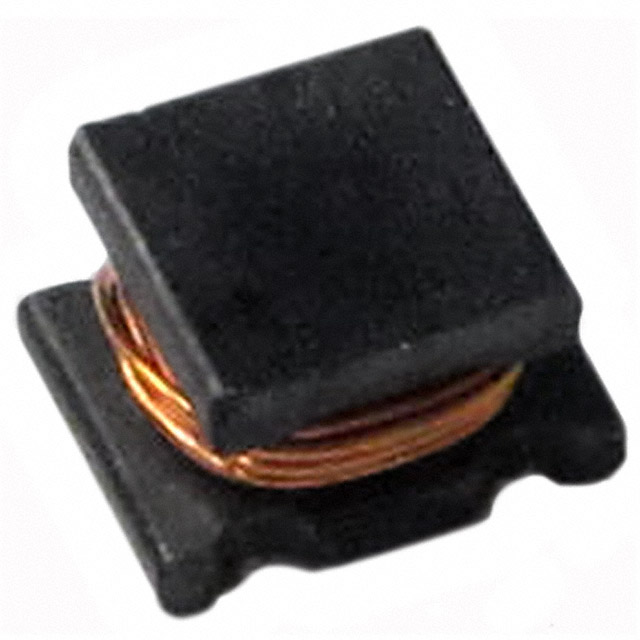

Type | Drum Core, Wirewound | |
Operating Temperature | -25°C ~ 85°C | |
DC Resistance (DCR) | 80mOhm Max | |
Frequency - Self Resonant | 120MHz | |
Material - Core | Ferrite | |
Inductance Frequency - Test | 1 MHz | |
Supplier Device Package | 1812 | |
Height - Seated (Max) | 0.110" (2.80mm) | |
Inductance | 1 µH | |
Current Rating (Amps) | 1.08 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | AISC-1812H-1R0N-T | |
Datasheets | Abracon REACH | |
Datasheets | AISC-1812H Series 29/Aug/2018 | |
Datasheets | AISC-1812H.pdf | |
Datasheets | AISC-1812H Drawing |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
