Part Number |
AOD606
|
---|---|
Manufacturer | Alpha and Omega Semiconductor, Inc. |
Other Part Numbers |
785-1118-2-ND
785-1118-6
785-1118-2
785-1118-1
|
Description | MOSFET N/P-CH 40V 8A TO252-4L |
Detailed Description | Mosfet Array 40V 8A 1.6W, 1.7W Surface Mount TO-252-4L |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Alpha and Omega Semiconductor, Inc. | |
Series | ||
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |

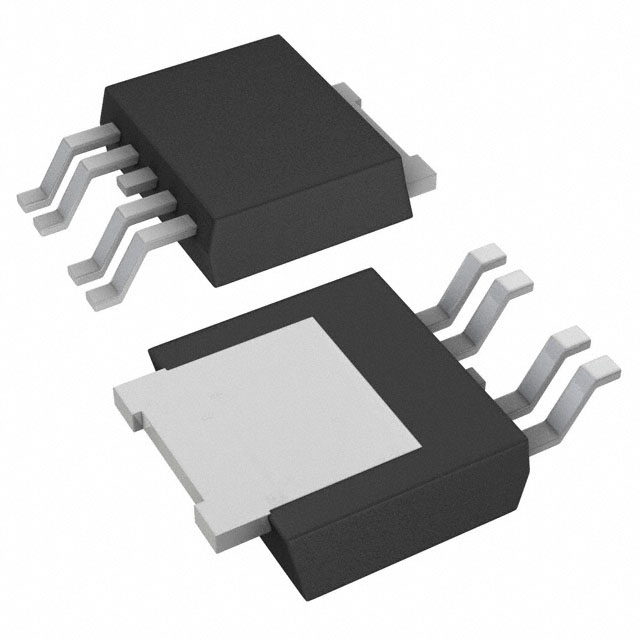

Package / Case | TO-252-5, DPAK (4 Leads + Tab), TO-252AD | |
Mounting Type | Surface Mount | |
Configuration | N and P-Channel, Common Drain | |
Operating Temperature | -55°C ~ 175°C (TJ) | |
Technology | MOSFET (Metal Oxide) | |
Power - Max | 1.6W, 1.7W | |
Drain to Source Voltage (Vdss) | 40V | |
Current - Continuous Drain (Id) @ 25°C | 8A | |
Input Capacitance (Ciss) (Max) @ Vds | 404pF @ 20V | |
Rds On (Max) @ Id, Vgs | 33mOhm @ 8A, 10V | |
Gate Charge (Qg) (Max) @ Vgs | 9.2nC @ 10V | |
FET Feature | Logic Level Gate | |
Vgs(th) (Max) @ Id | 3V @ 250µA | |
Supplier Device Package | TO-252-4L |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | AOD606 | |
Datasheets | AOS Green Policy | |
Datasheets | AOD606 Series TO-252-4 Side |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected |
