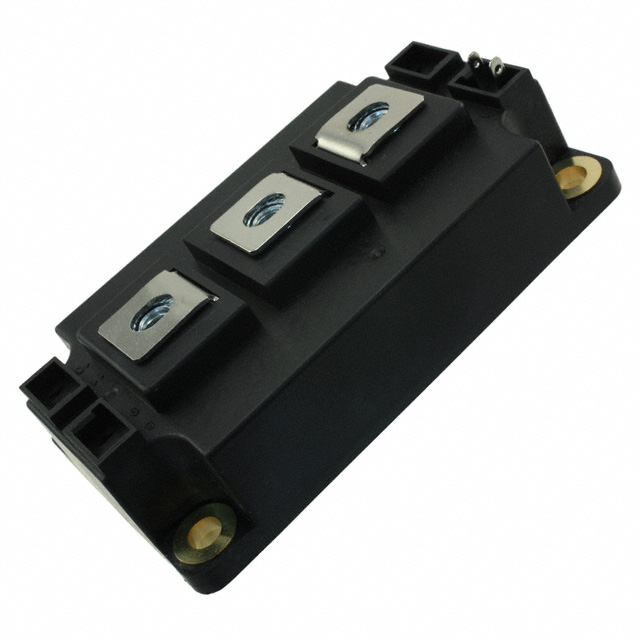

APTGT300SK60D3G

Part Number
APTGT300SK60D3G
Manufacturer Roving Networks (Microchip Technology)
Other Part Numbers
APTGT300SK60D3G-ND
Description IGBT MODULE 600V 400A 940W D3
Detailed Description IGBT Module Trench Field Stop Single 600 V 400 A 940 W Chassis Mount D3
Manufacturer Standard Lead Time 37 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Roving Networks (Microchip Technology)
Series
Packaging
Bulk
Part Status Active
Package / Case D-3 Module
Mounting Type Chassis Mount
Input Standard
Configuration Single
Vce(on) (Max) @ Vge, Ic 1.9V @ 15V, 300A
NTC Thermistor No
Supplier Device Package D3
IGBT Type Trench Field Stop
Current - Collector (Ic) (Max) 400 A
Voltage - Collector Emitter Breakdown (Max) 600 V
Power - Max 940 W
Current - Collector Cutoff (Max) 500 µA
Input Capacitance (Cies) @ Vce 18.5 nF @ 25 V

Documents & Media

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.29.0095
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
