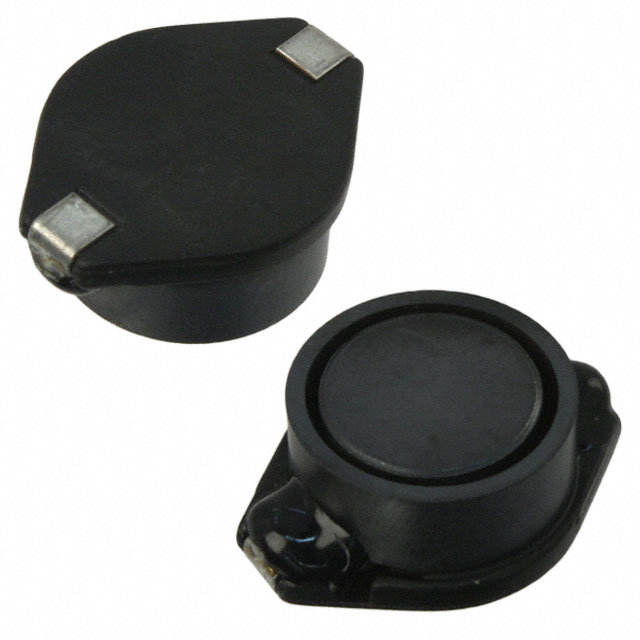

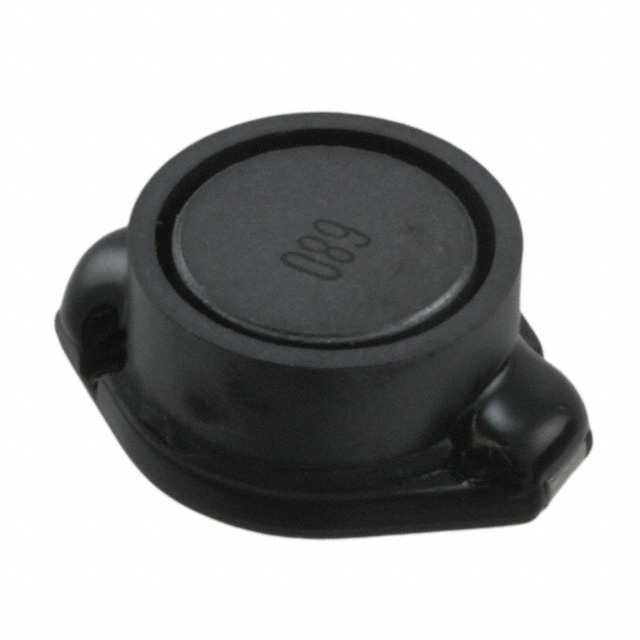

Part Number | ASPI-1306S-150M-T |
---|---|
Manufacturer | Abracon |
Other Part Numbers | 535-10579-2-ND 535-10579-1-ND 535-10579-6-ND 535-10579-6 -535-10579-2 -535-10579-1 -535-10579-6 535-10579-2 ASPI1306S150MT 535-10579-1 |
Description | FIXED IND 15UH 3.4A 48 MOHM SMD |
Detailed Description | 15 µH Shielded Drum Core, Wirewound Inductor 3.4 A 48mOhm Max Nonstandard |
Manufacturer Standard Lead Time | 21 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Abracon | |
Series | ASPI-1306S | |
Packaging | Tape & Reel (TR) Cut Tape (CT) | |
Part Status | Active | |
Tolerance | ±20% | |
Package / Case | Nonstandard | |
Size / Dimension | 0.730" L x 0.600" W (18.54mm x 15.24mm) | |
Mounting Type | Surface Mount | |
Shielding | Shielded | |
Type | Drum Core, Wirewound | |
Operating Temperature | -40°C ~ 85°C | |
DC Resistance (DCR) | 48mOhm Max | |
Frequency - Self Resonant | 7MHz | |
Current - Saturation (Isat) | 7A | |
Material - Core | Ferrite | |
Inductance Frequency - Test | 200 kHz | |
Height - Seated (Max) | 0.300" (7.62mm) | |
Inductance | 15 µH | |
Current Rating (Amps) | 3.4 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | ASPI-1306S-150M-T | |
Datasheets | Abracon REACH | |
Datasheets | ASPI-1306S.pdf | |
Datasheets | ASPI-1306S Drawing | |
Datasheets | ASPI-S Series |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
250 | $0.91 | $227.50 |
500 | $0.86 | $430.00 |
750 | $0.83 | $622.50 |
1,250 | $0.80 | $1,000.00 |
2,500 | $0.78 | $1,950.00 |
6,250 | $0.75 | $4,687.50 |
12,500 | $0.71 | $8,875.00 |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $1.61 | $1.61 |
10 | $1.37 | $13.70 |
25 | $1.26 | $31.50 |
50 | $1.12 | $56.00 |
100 | $0.94 | $94.00 |
