BAP55LX,315

Part Number
BAP55LX,315
Manufacturer NXP Semiconductors
Other Part Numbers
568-8536-2-ND
568-8536-1-ND
568-8536-6-ND
2156-BAP55LX,315
NXPNXPBAP55LX,315
954-BAP55LX315
934061239315
BAP55LX T/R-ND
BAP55LX315
568-8536-1
568-8536-2
BAP55LX T/R
BAP55LX,315-ND
568-8536-6
Description RF DIODE PIN 50V 135MW 2DFN

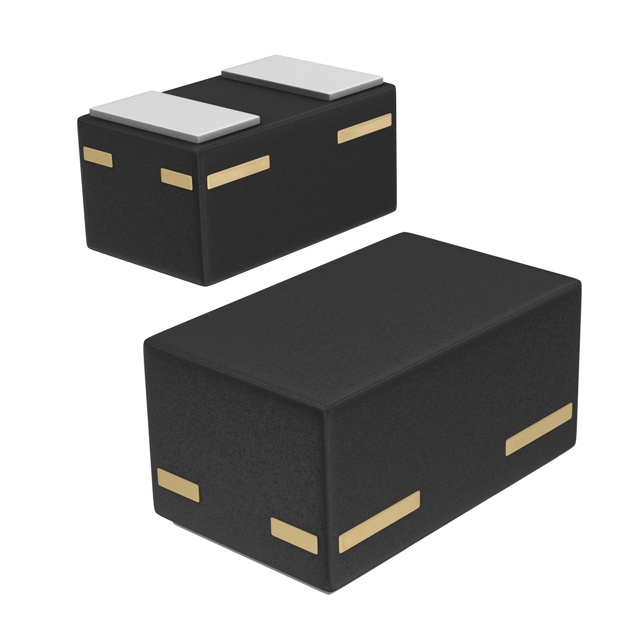

Detailed Description RF Diode PIN - Single 50V 100 mA 135 mW DFN1006D-2
Manufacturer Standard Lead Time 13 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer NXP Semiconductors
Series
Packaging
Tape & Reel (TR)
Cut Tape (CT)
Part Status Active
Package / Case 2-XDFN
Diode Type PIN - Single
Operating Temperature -65°C ~ 150°C (TJ)
Capacitance @ Vr, F 0.28pF @ 20V, 1MHz
Resistance @ If, F 800mOhm @ 100mA, 100MHz
Voltage - Peak Reverse (Max) 50V
Supplier Device Package DFN1006D-2
Current - Max 100 mA
Power Dissipation (Max) 135 mW

Documents & Media

RESOURCE TYPE LINK
Datasheets BAP55LX,315
Datasheets NXP USA Inc RoHS Cert
Datasheets NXP USA Inc REACH
Datasheets All Dev Label Update 15/Dec/2020

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.10.0070
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 25755

Can ship immediately.
