Part Number |
BAT54-7
|
---|---|
Manufacturer | Zetex Semiconductors (Diodes Inc.) |
Other Part Numbers |
BAT54DITR-ND
BAT54DICT-ND
BAT54DICT
BAT547
BAT54DITR
|
Description | DIODE SCHOTTKY 30V 200MA SOT23-3 |
Detailed Description | Diode 30 V 200mA Surface Mount SOT-23-3 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Zetex Semiconductors (Diodes Inc.) | |
Series | ||
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Discontinued | |

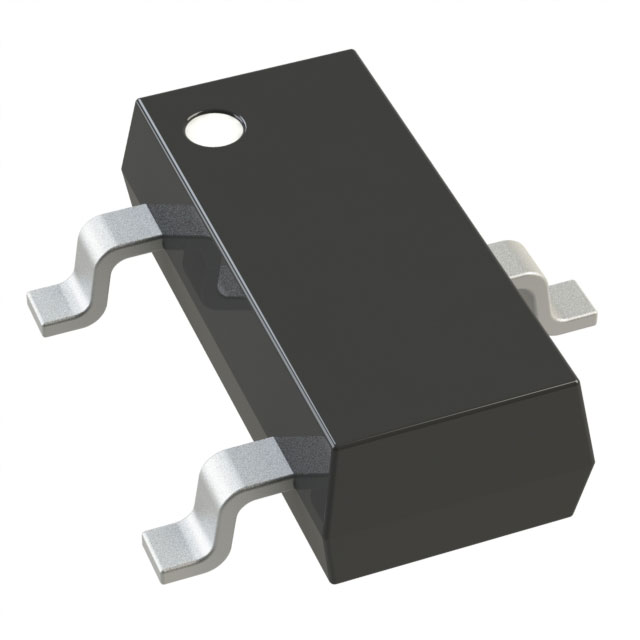

Package / Case | TO-236-3, SC-59, SOT-23-3 | |
Mounting Type | Surface Mount | |
Speed | Small Signal =< 200mA (Io), Any Speed | |
Reverse Recovery Time (trr) | 5 ns | |
Technology | Schottky | |
Capacitance @ Vr, F | 10pF @ 1V, 1MHz | |
Current - Average Rectified (Io) | 200mA | |
Supplier Device Package | SOT-23-3 | |
Operating Temperature - Junction | -65°C ~ 150°C | |
Voltage - DC Reverse (Vr) (Max) | 30 V | |
Voltage - Forward (Vf) (Max) @ If | 800 mV @ 100 mA | |
Current - Reverse Leakage @ Vr | 2 µA @ 25 V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | BAT54-7 | |
Datasheets | Diodes Environmental Compliance Cert |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.10.0070 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS non-compliant |
