| Part Number |
BTS7751GNUMA1
|
|---|---|
| Manufacturer | IR (Infineon Technologies) |
| Other Part Numbers |
BTS7751GNUMA1TR-ND
BTS7751G-ND
BTS7751GNUMA1TR
SP000014077
BTS7751G
BTS7751GT
|
| Description | IC HALF BRIDGE DRIVER PDSO28 |
| Detailed Description | Half Bridge (2) Driver DC Motors, General Purpose DMOS P-DSO-28-14 |
| Datasheet | Datasheet |
| Category | ||
|---|---|---|
| Manufacturer | IR (Infineon Technologies) | |
| Series |
TrilithIC™
|
|
| Packaging |
Tape & Reel (TR)
|
|
| Part Status | Obsolete | |
| Features | Status Flag | |

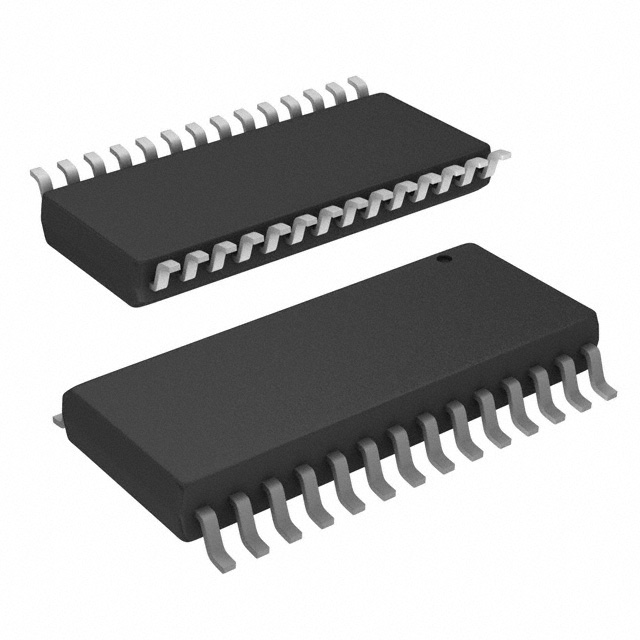

| Package / Case | 28-SOIC (0.295", 7.50mm Width) | |
| Mounting Type | Surface Mount | |
| Interface | Logic | |
| Operating Temperature | -40°C ~ 150°C (TJ) | |
| Output Configuration | Half Bridge (2) | |
| Voltage - Supply | 1.8V ~ 42V | |
| Rds On (Typ) | 45mOhm LS, 70mOhm HS | |
| Applications | DC Motors, General Purpose | |
| Current - Peak Output | 14A | |
| Technology | DMOS | |
| Voltage - Load | 1.8V ~ 42V | |
| Supplier Device Package | P-DSO-28-14 | |
| Fault Protection | Open Load Detect, Over Temperature, Short Circuit, UVLO | |
| Load Type | Inductive |
| RESOURCE TYPE | LINK | |
|---|---|---|
| Datasheets | BTS7751GNUMA1 |
| ATTRIBUTE | DESCRIPTION | |
|---|---|---|
| ECCN | EAR99 | |
| HTSUS | 8542.39.0001 | |
| Moisture Sensitivity Level (MSL) | 3 (168 Hours) | |
| REACH Status | REACH Unaffected | |
| RoHS Status | RoHS non-compliant |
