CD4001BE

Part Number
CD4001BE
Manufacturer Texas Instruments
Other Part Numbers
296-2028-ND
296-52850-ND
-CD4001BEE4-NDR
296-2028-5-ND
296-52850
CD4001BEG4
-CD4001BEE4
CD4001BEG4-ND
-CD4001BE-NDR
2156-CD4001BE
296-52850INACTIVE
296-2028-5
CD4001BEE4-ND
-296-2028-5-ND
296-2028
CD4001BEE4
-296-2028-5
TEXTISCD4001BE
-CD4001BE
Description IC GATE NOR 4CH 2-INP 14DIP
Detailed Description NOR Gate IC 4 Channel 14-PDIP
Manufacturer Standard Lead Time 12 weeks
Datasheet Datasheet

Product Attributes

Category
Manufacturer Texas Instruments
Series
Packaging
Tube
Part Status Active

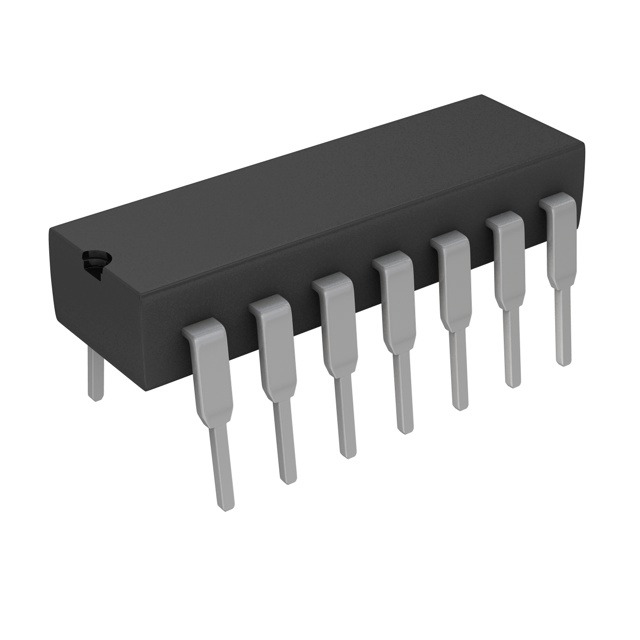

Package / Case 14-DIP (0.300", 7.62mm)
Mounting Type Through Hole
Logic Type NOR Gate
Operating Temperature -55°C ~ 125°C
Voltage - Supply 3V ~ 18V
Current - Output High, Low 3.4mA, 3.4mA
Number of Inputs 2
Supplier Device Package 14-PDIP
Input Logic Level - High 3.5V ~ 11V
Input Logic Level - Low 1.5V ~ 4V
Max Propagation Delay @ V, Max CL 90ns @ 15V, 50pF
Number of Circuits 4
Current - Quiescent (Max) 1 µA

Documents & Media

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
Moisture Sensitivity Level (MSL) Not Applicable
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

In Stock: 1160
