D41C-R1LD

Part Number
D41C-R1LD
Manufacturer ZF Electronics
Other Part Numbers
CH297-ND
CH297
D41CR1LD

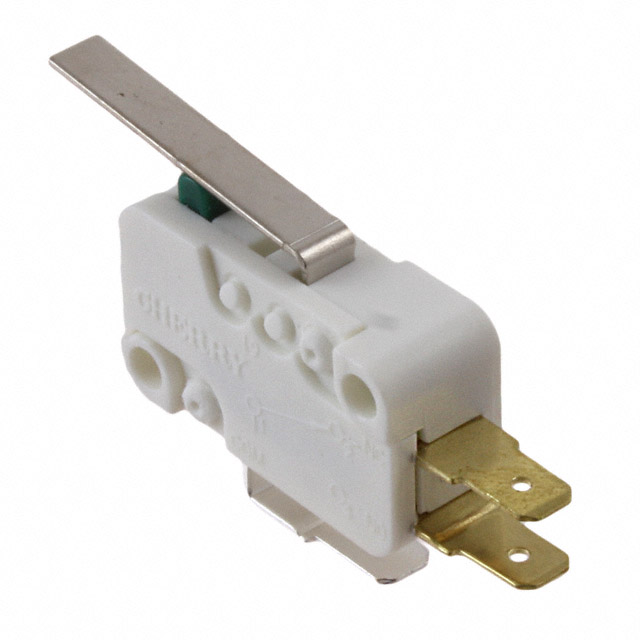

Description SWITCH SNAP ACT SPDT 0.1A 125V
Detailed Description Switch SPDT Chassis Mount
Datasheet Datasheet

Product Attributes

Category
Manufacturer ZF Electronics
Series
D4
Packaging
Bulk
Part Status Obsolete
Features Explosion Proof
Current Rating (Amps) 100mA (AC), 500mA (DC)
Mounting Type Chassis Mount
Circuit SPDT
Switch Function On-Mom
Operating Temperature -40°C ~ 85°C
Termination Style Quick Connect - 0.187" (4.7mm)
Actuator Type Lever, Straight
Operating Force 88gf
Pretravel 0.125" (3.2mm)
Differential Travel 0.031" (0.8mm)
Overtravel 0.090" (2.3mm)
Operating Position 0.551" (14.0mm)
Voltage Rating - AC 125 V
Voltage Rating - DC 30 V

Documents & Media

RESOURCE TYPE LINK
Datasheets D41C-R1LD
Datasheets D4 Series

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8536.50.7000
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
