Part Number |
D44H11
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
D44H11OS-ND
2156-D44H11-ON
D44H11OS
ONSONSD44H11
D44H11-ND
D44H11INACTIVE
|
Description | TRANS NPN 80V 10A TO220 |
Detailed Description | Bipolar (BJT) Transistor NPN 80 V 10 A 50MHz 2 W Through Hole TO-220 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |

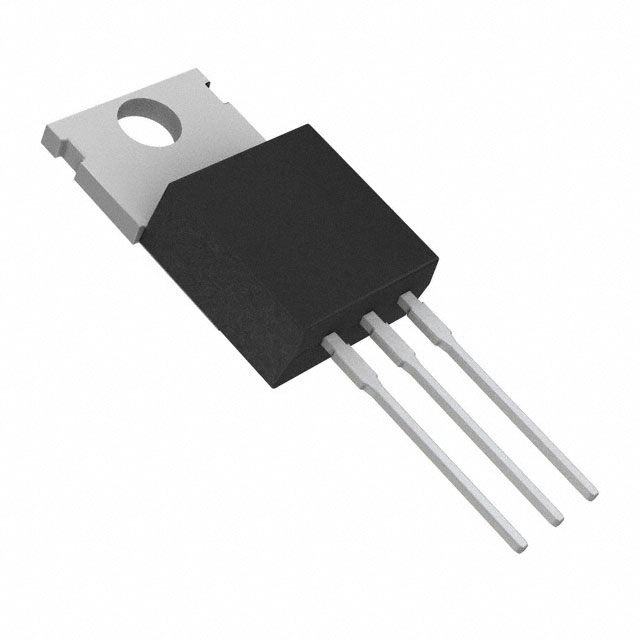

Package / Case | TO-220-3 | |
Mounting Type | Through Hole | |
Transistor Type | NPN | |
Operating Temperature | -55°C ~ 150°C (TJ) | |
Vce Saturation (Max) @ Ib, Ic | 1V @ 400mA, 8A | |
Current - Collector Cutoff (Max) | 10µA | |
DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 4A, 1V | |
Frequency - Transition | 50MHz | |
Supplier Device Package | TO-220 | |
Current - Collector (Ic) (Max) | 10 A | |
Voltage - Collector Emitter Breakdown (Max) | 80 V | |
Power - Max | 2 W |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | D44H11 | |
Datasheets | onsemi RoHS | |
Datasheets | Multiple Devices 19/Jun/2009 | |
Datasheets | TO220B03 Pkg Drawing |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0075 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS non-compliant |
