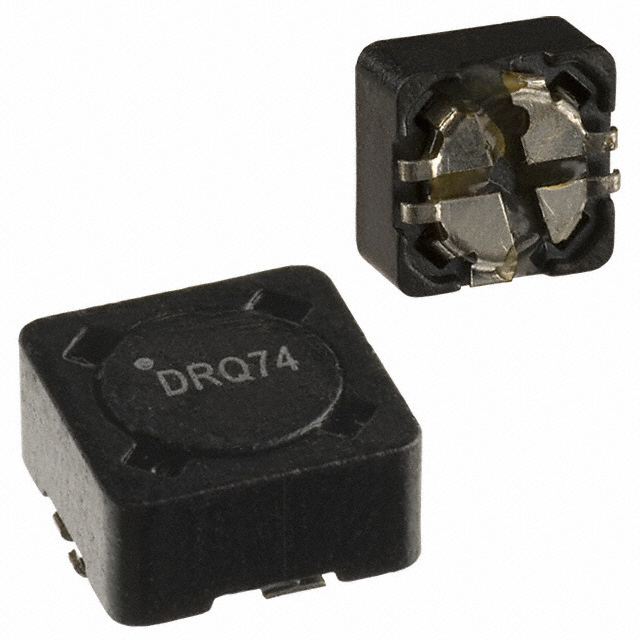

Part Number | DRQ74-3R3-R |
---|---|
Manufacturer | PowerStor (Eaton) |
Other Part Numbers | 283-DRQ74-3R3-RTR-ND 283-DRQ74-3R3-RCT-ND 283-DRQ74-3R3-RDKR-ND 513-1263-2 513-1263-1 513-1263-6 DRQ74-3R3-ND 283-DRQ74-3R3-RTR DRQ743R3R 283-DRQ74-3R3-RDKR 283-DRQ74-3R3-RCT DRQ74-3R3 DRQ74-3R3-R-ND DRQ74-3R3R 513-1263-2-ND 513-1263-1-ND 513-1263-6-ND |
Description | INDUCT ARRAY 2 COIL 3.396UH SMD |
Detailed Description | Shielded 2 Coil Inductor Array 13.58 µH Inductance - Connected in Series 3.396 µH Inductance - Connected in Parallel 18.3mOhm DC Resistance (DCR) - Parallel 3.94 A Nonstandard |
Manufacturer Standard Lead Time | 13 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | PowerStor (Eaton) | |
Series | DRQ | |
Packaging | Tape & Reel (TR) Cut Tape (CT) | |
Part Status | Active | |
Tolerance | ±20% | |
Package / Case | Nonstandard | |
Size / Dimension | 0.299" L x 0.299" W (7.60mm x 7.60mm) | |
Mounting Type | Surface Mount | |
Shielding | Shielded | |
Operating Temperature | -40°C ~ 125°C | |
Height | 0.175" (4.45mm) | |
Number of Coils | 2 | |
Inductance - Connected In Series | 13.58 µH | |
Inductance - Connected In Parallel | 3.396 µH | |
Current Rating - Parallel | 3.94 A | |
Current Rating - Series | 1.97 A | |
Current Saturation - Parallel | 5.4 A | |
Current Saturation - Series | 2.7 A | |
DC Resistance (DCR) - Parallel | 18.3mOhm | |
DC Resistance (DCR) - Series | 73.2mOhm |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | DRQ74-3R3-R | |
Datasheets | Shipping Box and Labels 05/Jan/2018 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1,100 | $1.05 | $1,155.00 |
3,300 | $1.01 | $3,333.00 |
5,500 | $0.98 | $5,390.00 |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $2.10 | $2.10 |
10 | $1.78 | $17.80 |
25 | $1.64 | $41.00 |
50 | $1.47 | $73.50 |
100 | $1.22 | $122.00 |
250 | $1.19 | $297.50 |
500 | $1.12 | $560.00 |
