Part Number | H5120NL |
---|---|
Manufacturer | Pulse Larsen Antenna |
Other Part Numbers | 553-1454-5-ND 553-1454-5 |

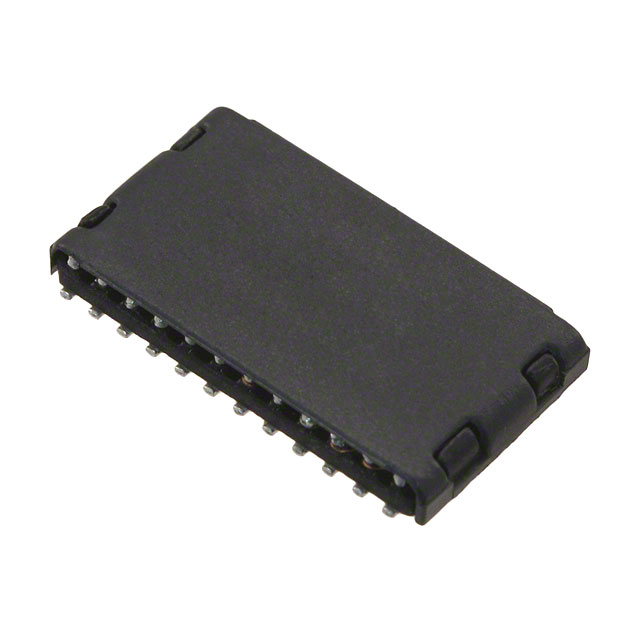

Description | MODULE XFORMR SNGL GIGABIT SMD |
Detailed Description | Pulse Transformer 1CT:1CT Surface Mount |
Manufacturer Standard Lead Time | 7 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Pulse Larsen Antenna | |
Series | ||
Packaging | Tube | |
Part Status | Active | |
Size / Dimension | 0.650" L x 0.365" W (16.51mm x 9.27mm) | |
Mounting Type | Surface Mount | |
Operating Temperature | 0°C ~ 70°C | |
Turns Ratio - Primary:Secondary | 1CT:1CT | |
Height - Seated (Max) | 0.082" (2.08mm) |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | H5120NL | |
Datasheets | Pulse Larson REACH | |
Datasheets | Pulse RoHS | |
Datasheets | Mult Devs Location 08/Jul/2021 | |
Datasheets | H5120NL Drawing |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.31.2000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $10.27 | $10.27 |
10 | $7.87 | $78.70 |
30 | $6.67 | $200.10 |
60 | $6.56 | $393.60 |
120 | $6.23 | $747.60 |
270 | $6.16 | $1,663.20 |
510 | $6.08 | $3,100.80 |
1,020 | $6.01 | $6,130.20 |
