Part Number | IP3337CX18/LF/P,13 |
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers | 568-7165-2-ND 568-7165-2 934062727135 IP3337CX18LFP13 568-7165-1 954-IP3337CX18/LF/P13 568-7165-6 IP3337CX18/LF/P,13-ND |
Description | FILTER LC(PI) 60NH/25PF ESD SMD |
Detailed Description | LC (Pi) EMI Filter 3rd Order Low Pass 7 Channel L = 60nH (Total), C = 25pF (Total) 10 mA 18-WFBGA, WLCSP |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series | ||
Packaging | Tape & Reel (TR) | |
Part Status | Obsolete | |

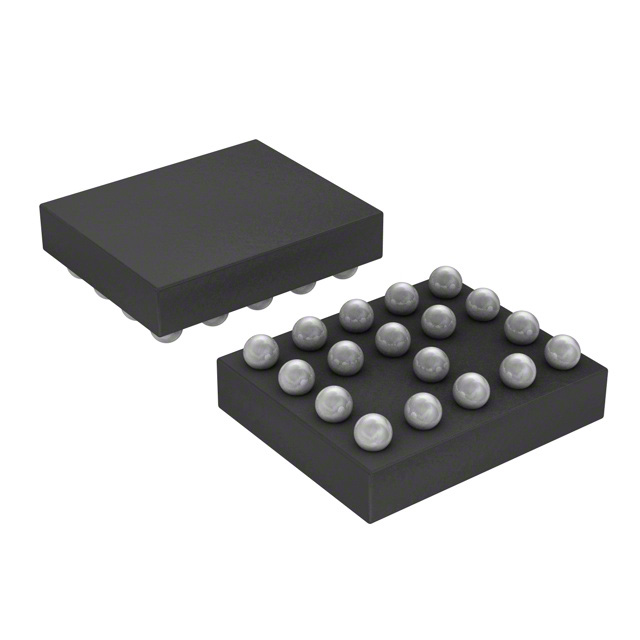

Package / Case | 18-WFBGA, WLCSP | |
Size / Dimension | 0.081" L x 0.065" W (2.06mm x 1.66mm) | |
Mounting Type | Surface Mount | |
Type | Low Pass | |
Operating Temperature | -35°C ~ 85°C | |
Values | L = 60nH (Total), C = 25pF (Total) | |
Height | 0.026" (0.65mm) | |
Attenuation Value | 40dB @ 800MHz ~ 3GHz | |
Filter Order | 3rd | |
Applications | GSM, LAN, PCS, WAN | |
Technology | LC (Pi) | |
Center / Cutoff Frequency | 180MHz (Cutoff) | |
Resistance - Channel (Ohms) | 125 | |
ESD Protection | Yes | |
Number of Channels | 7 | |
Current | 10 mA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | NXP USA Inc REACH | |
Datasheets | Multiple Devices 29/Dec/2014 | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8548.00.0000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
