Part Number | IP3348CX20,135 |
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers | IP3348CX20,135-ND 2156-IP3348CX20135-NXTR-ND NEXNXPIP3348CX20,135 2156-IP3348CX20,135-ND 934063614135 2156-IP3348CX20135 |
Description | FILTER LC(PI) 15NH/25PF ESD SMD |
Detailed Description | LC (Pi) EMI Filter 3rd Order Low Pass 8 Channel L = 15nH (Total), C = 25pF (Total) 20 mA 20-UFBGA, WLCSP |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series | ||
Packaging | Tape & Reel (TR) | |
Part Status | Obsolete | |

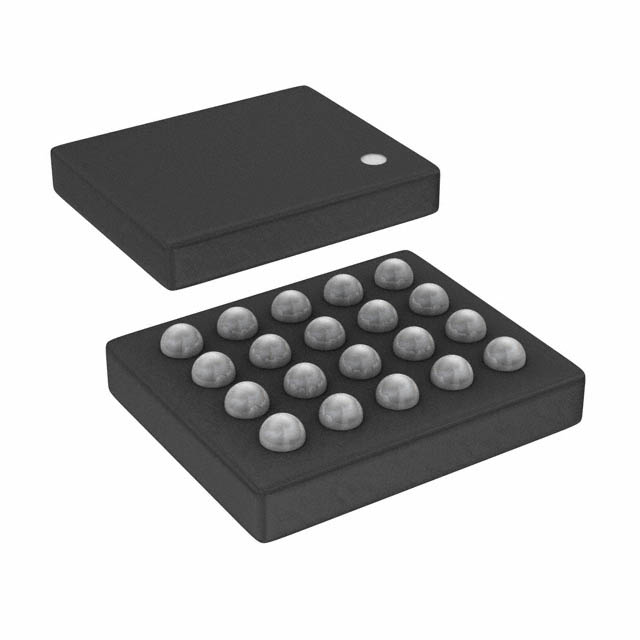

Package / Case | 20-UFBGA, WLCSP | |
Size / Dimension | 0.124" L x 0.042" W (3.16mm x 1.06mm) | |
Mounting Type | Surface Mount | |
Type | Low Pass | |
Operating Temperature | -40°C ~ 85°C | |
Values | L = 15nH (Total), C = 25pF (Total) | |
Height | 0.026" (0.65mm) | |
Attenuation Value | 40dB @ 1GHz ~ 3GHz | |
Filter Order | 3rd | |
Applications | Data Lines for Mobile Devices | |
Technology | LC (Pi) | |
Center / Cutoff Frequency | 350MHz (Cutoff) | |
Resistance - Channel (Ohms) | 10 | |
ESD Protection | Yes | |
Number of Channels | 8 | |
Current | 20 mA |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8548.00.0000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
