Part Number |
ISL6612AECB
|
---|---|
Manufacturer | Intersil |
Other Part Numbers |
2156-ISL6612AECB-IL-ND
2156-ISL6612AECB-IL
HARISLISL6612AECB
|
Description | HALF BRIDGE BASED MOSFET DRIVER |
Detailed Description | Half-Bridge Gate Driver IC Non-Inverting 8-SOIC-EP |
Category | ||
---|---|---|
Manufacturer | Intersil | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |

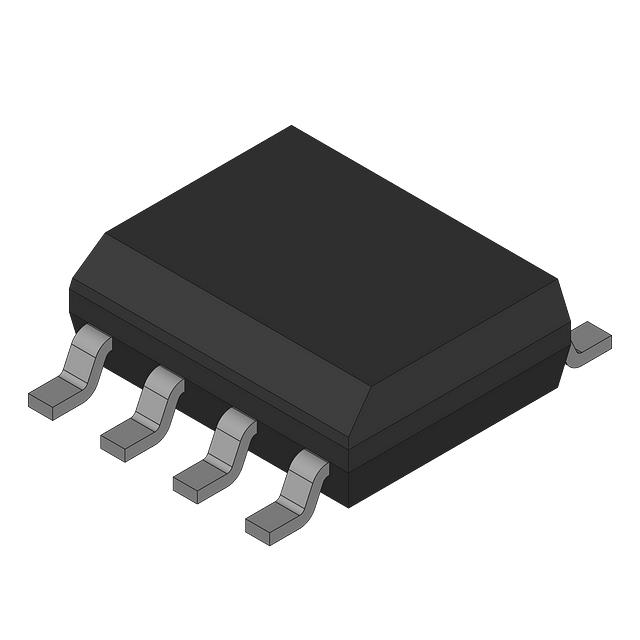

Package / Case | 8-SOIC (0.154", 3.90mm Width) Exposed Pad | |
Mounting Type | Surface Mount | |
Operating Temperature | 0°C ~ 125°C (TJ) | |
Voltage - Supply | 10.8V ~ 13.2V | |
Input Type | Non-Inverting | |
High Side Voltage - Max (Bootstrap) | 36 V | |
Supplier Device Package | 8-SOIC-EP | |
Rise / Fall Time (Typ) | 26ns, 18ns | |
Channel Type | Synchronous | |
Driven Configuration | Half-Bridge | |
Number of Drivers | 2 | |
Gate Type | N-Channel MOSFET | |
Current - Peak Output (Source, Sink) | 1.25A, 2A | |
DigiKey Programmable | Not Verified |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
RoHS Status | RoHS non-compliant |
