Part Number |
ISL9V2040D3S
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
ISL9V2040D3S-ND
ISL9V2040D3S_NL
ISL9V2040D3S-NDR
ISL9V2040D3S_NL-ND
|
Description | IGBT 430V 10A 130W TO252AA |
Detailed Description | IGBT 430 V 10 A 130 W Surface Mount TO-252AA |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series |
EcoSPARK®
|
|
Packaging |
Tube
|
|
Part Status | Obsolete | |

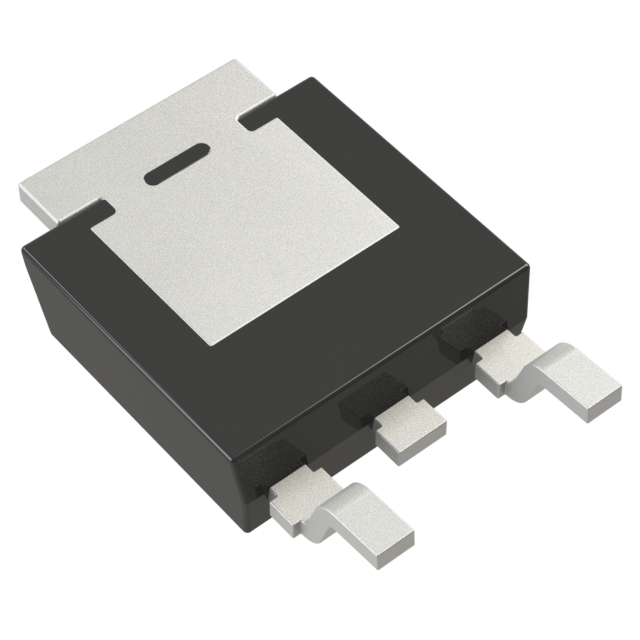

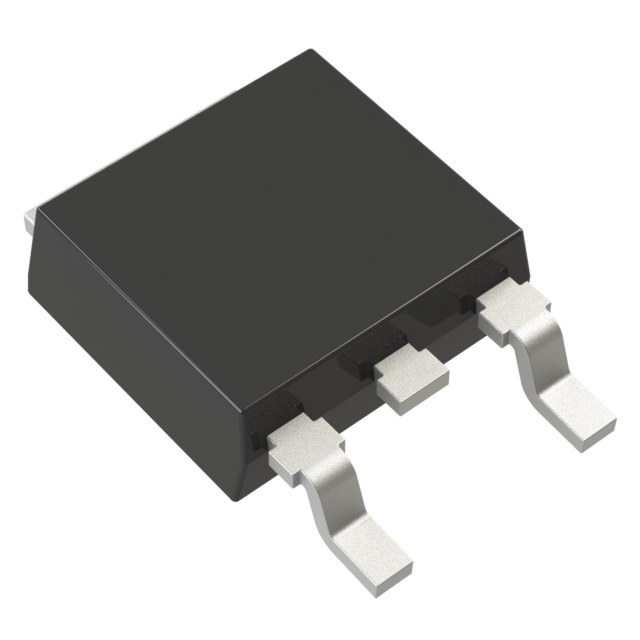

Package / Case | TO-252-3, DPAK (2 Leads + Tab), SC-63 | |
Mounting Type | Surface Mount | |
Operating Temperature | -40°C ~ 175°C (TJ) | |
Input Type | Logic | |
Vce(on) (Max) @ Vge, Ic | 1.9V @ 4V, 6A | |
Supplier Device Package | TO-252AA | |
Td (on/off) @ 25°C | -/3.64µs | |
Test Condition | 300V, 1kOhm, 5V | |
Gate Charge | 12 nC | |
Current - Collector (Ic) (Max) | 10 A | |
Voltage - Collector Emitter Breakdown (Max) | 430 V | |
Power - Max | 130 W |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | onsemi REACH | |
Datasheets | onsemi RoHS |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected |
