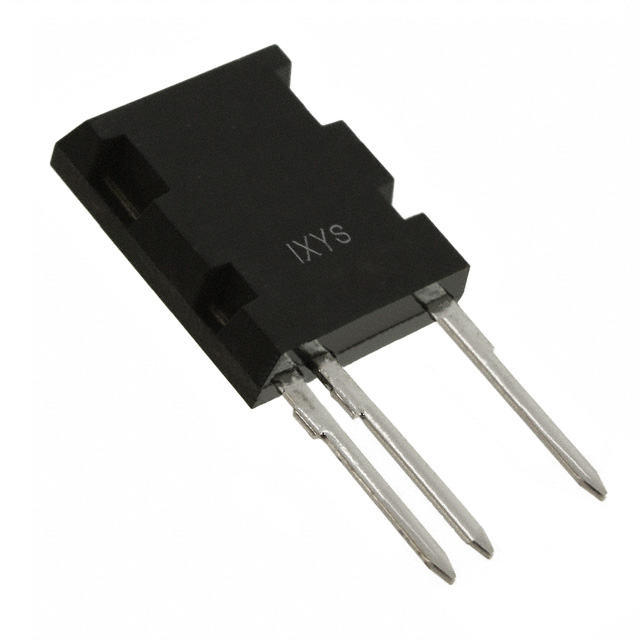

Part Number | IXTL2N470 |
---|---|
Manufacturer | Littelfuse / IXYS RF |
Other Part Numbers | IXTL2N470-ND -IXTL2N470 |
Description | MOSFET N-CH 4700V 2A I5PAK |
Detailed Description | N-Channel 4700 V 2A (Tc) 220W (Tc) Through Hole ISOPLUSi5-Pak™ |
Manufacturer Standard Lead Time | 43 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Littelfuse / IXYS RF | |
Series | ||
Packaging | Tube | |
Part Status | Active | |
Package / Case | ISOPLUSi5-PAK™ | |
Mounting Type | Through Hole | |
Operating Temperature | -55°C ~ 150°C (TJ) | |
Technology | MOSFET (Metal Oxide) | |
FET Type | N-Channel | |
Current - Continuous Drain (Id) @ 25°C | 2A (Tc) | |
Rds On (Max) @ Id, Vgs | 20Ohm @ 1A, 10V | |
Power Dissipation (Max) | 220W (Tc) | |
Vgs(th) (Max) @ Id | 6V @ 250µA | |
Supplier Device Package | ISOPLUSi5-Pak™ | |
Drive Voltage (Max Rds On, Min Rds On) | 10V | |
Vgs (Max) | ±20V | |
Drain to Source Voltage (Vdss) | 4700 V | |
Gate Charge (Qg) (Max) @ Vgs | 180 nC @ 10 V | |
Input Capacitance (Ciss) (Max) @ Vds | 6860 pF @ 25 V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | IXTL2N470 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
California Prop 65 | California Prop 65 Information | |
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $110.02 | $110.02 |
25 | $95.82 | $2,395.50 |
100 | $90.85 | $9,085.00 |
