Part Number |
JN5148/001M00T,534
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
616-1045-2-ND
616-1045-1-ND
616-1045-6-ND
JN5148-001-M00T
935294034534
616-1045-6
616-1045-2
954-JN5148/001M00T534
616-1045-1
|
Description | RF TXRX MOD 802.15.4 TRC ANT SMD |

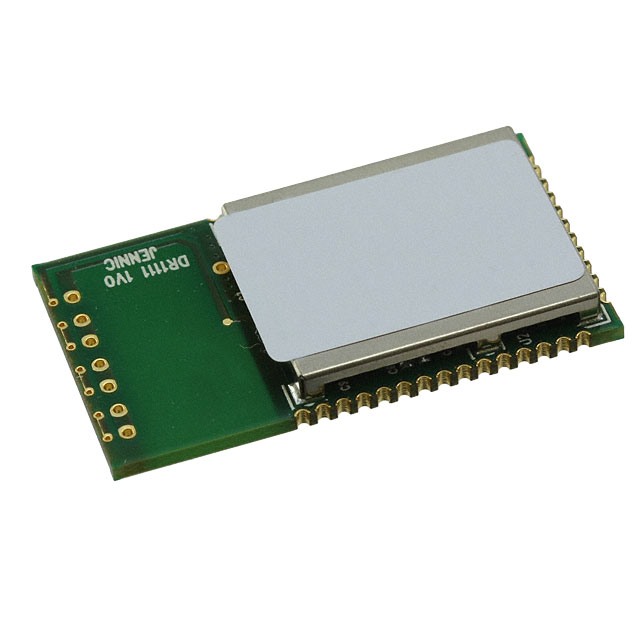

Detailed Description | 802.15.4 Zigbee® Transceiver Module 2.4GHz Integrated, Trace Surface Mount |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
JN5148
|
|
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Obsolete | |
Package / Case | Module | |
Sensitivity | -95dBm | |
Mounting Type | Surface Mount | |
Frequency | 2.4GHz | |
Memory Size | 128kB ROM, 128kB RAM | |
Operating Temperature | -40°C ~ 85°C | |
Voltage - Supply | 2.7V ~ 3.6V | |
Power - Output | 2.5dBm | |
Protocol | Zigbee® | |
Current - Receiving | 17.5mA | |
Current - Transmitting | 15mA | |
Antenna Type | Integrated, Trace | |
RF Family/Standard | 802.15.4 | |
Serial Interfaces | I2C, SPI, UART | |
DigiKey Programmable | Not Verified |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | NXP USA Inc REACH | |
Datasheets | Multiple Devices 25/Dec/2013 | |
Datasheets | All Dev Label Update 15/Dec/2020 | |
Datasheets | Mult Dev Pkg Seal 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | 5A002A1 NXP | |
HTSUS | 8517.79.0000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
