Part Number |
LPC2294HBD144/01,5
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
568-4321-ND
LPC2294HBD144/01-S
LPC2294HBD144015
568-4321
LPC2294HBD144/01-S-ND
935284877551
|
Description | IC MCU 16/32B 256KB FLSH 144LQFP |

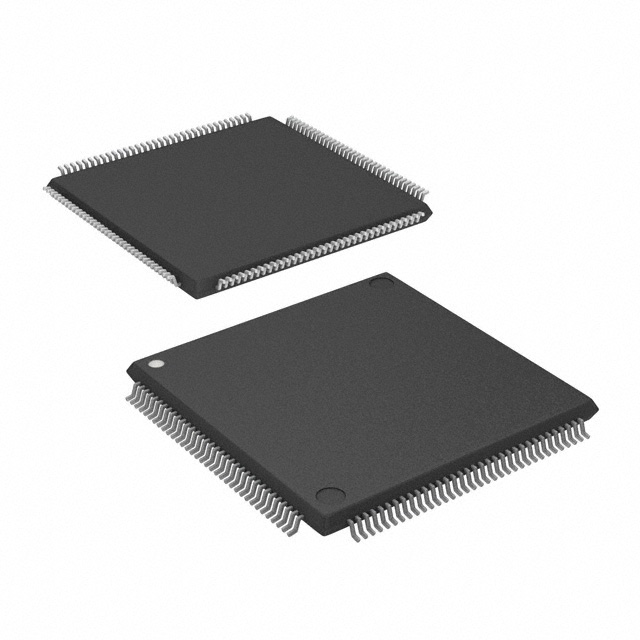

Detailed Description | ARM7® LPC2200 Microcontroller IC 16/32-Bit 60MHz 256KB (256K x 8) FLASH 144-LQFP (20x20) |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
LPC2200
|
|
Packaging |
Tray
|
|
Part Status | Last Time Buy | |
Package / Case | 144-LQFP | |
Mounting Type | Surface Mount | |
Speed | 60MHz | |
Program Memory Size | 256KB (256K x 8) | |
RAM Size | 16K x 8 | |
Operating Temperature | -40°C ~ 125°C (TA) | |
Oscillator Type | Internal | |
Program Memory Type | FLASH | |
Core Processor | ARM7® | |
Data Converters | A/D 8x10b | |
Core Size | 16/32-Bit | |
Voltage - Supply (Vcc/Vdd) | 1.65V ~ 3.6V | |
Connectivity | CANbus, EBI/EMI, I2C, Microwire, SPI, SSI, SSP, UART/USART | |
Peripherals | POR, PWM, WDT | |
Supplier Device Package | 144-LQFP (20x20) | |
Number of I/O | 112 | |
DigiKey Programmable | Not Verified |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | LPC2294HBD144/01,5 | |
Datasheets | NXP USA Inc REACH | |
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | LPC2yy obs 07/Mar/2024 | |
Datasheets | All Dev Label Update 15/Dec/2020 | |
Datasheets | Mult Dev Pkg Seal 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | 3A991A2 | |
HTSUS | 8542.31.0001 | |
Moisture Sensitivity Level (MSL) | 2 (1 Year) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
