Part Number | LQM2HPN3R3MG0L |
---|---|
Manufacturer | TOKO / Murata |
Other Part Numbers | 490-5115-2-ND 490-5115-1-ND 490-5115-6-ND 490-5115-1 490-5115-2 490-5115-6 |
Description | FIXED IND 3.3UH 1.2A 125MOHM SMD |

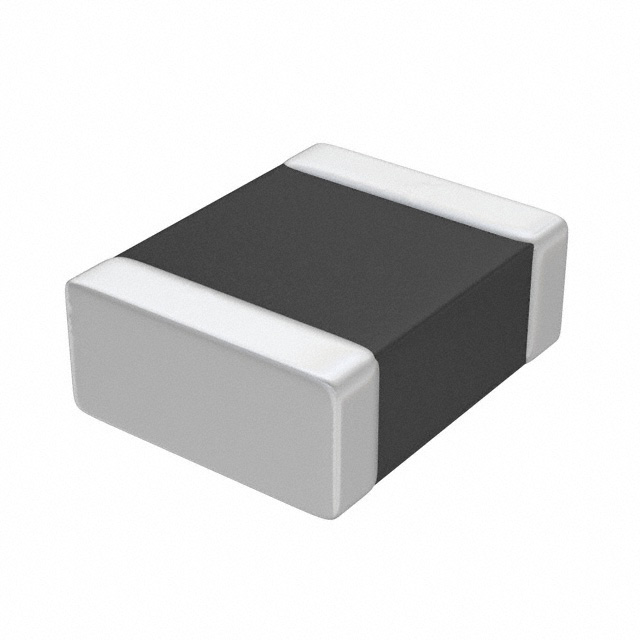

Detailed Description | 3.3 µH Shielded Multilayer Inductor 1.2 A 125mOhm Max 1008 (2520 Metric) |
Manufacturer Standard Lead Time | 19 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | TOKO / Murata | |
Series | LQM2 | |
Packaging | Tape & Reel (TR) Cut Tape (CT) | |
Part Status | Active | |
Tolerance | ±20% | |
Package / Case | 1008 (2520 Metric) | |
Size / Dimension | 0.098" L x 0.079" W (2.50mm x 2.00mm) | |
Mounting Type | Surface Mount | |
Shielding | Shielded | |
Type | Multilayer | |
Operating Temperature | -55°C ~ 125°C | |
DC Resistance (DCR) | 125mOhm Max | |
Frequency - Self Resonant | 30MHz | |
Material - Core | Ferrite | |
Inductance Frequency - Test | 1 MHz | |
Supplier Device Package | 1008 (2520 Metric) | |
Height - Seated (Max) | 0.039" (1.00mm) | |
Inductance | 3.3 µH | |
Current Rating (Amps) | 1.2 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | LQM2HPN3R3MG0L | |
Datasheets | LQM2H Series End | |
Datasheets | LQM2H Series Side | |
Datasheets | LQM2H Series Top |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.4000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
3,000 | $0.08 | $240.00 |
6,000 | $0.08 | $480.00 |
15,000 | $0.08 | $1,200.00 |
30,000 | $0.08 | $2,400.00 |
75,000 | $0.07 | $5,250.00 |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $0.21 | $0.21 |
10 | $0.17 | $1.70 |
25 | $0.16 | $4.00 |
50 | $0.14 | $7.00 |
100 | $0.13 | $13.00 |
250 | $0.12 | $30.00 |
500 | $0.11 | $55.00 |
1,000 | $0.09 | $90.00 |
