Part Number | MAX20077ATCB/VY+ |
---|---|
Manufacturer | Maxim Integrated / Analog Devices |
Other Part Numbers | 505-MAX20077ATCB/VY+-ND 175-MAX20077ATCB/VY+-ND 505-MAX20077ATCB/VY+ 175-MAX20077ATCB/VY+ |
Description | IC REG BUCK ADJ 2.5A 12TDFN |
Detailed Description | Buck Switching Regulator IC Positive Adjustable 1V 1 Output 2.5A 12-WFDFN Exposed Pad |
Manufacturer Standard Lead Time | 25 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Maxim Integrated / Analog Devices | |
Series | ||
Packaging | Tray | |
Part Status | Active | |

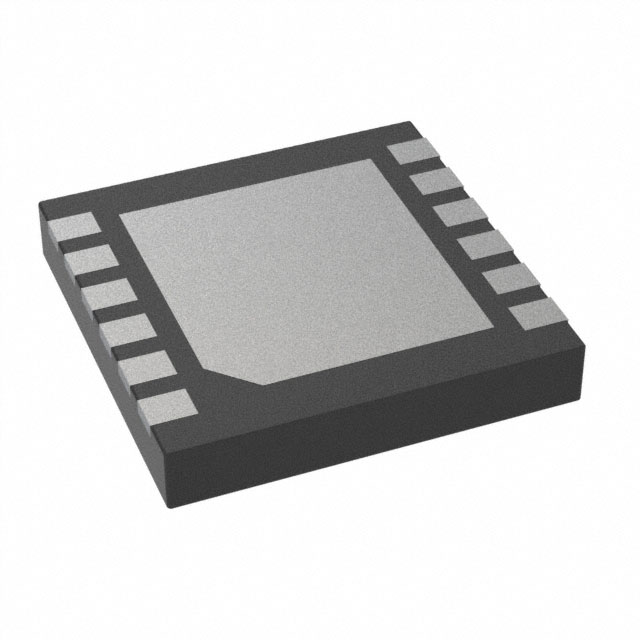

Package / Case | 12-WFDFN Exposed Pad | |
Output Type | Adjustable | |
Mounting Type | Surface Mount, Wettable Flank | |
Number of Outputs | 1 | |
Function | Step-Down | |
Current - Output | 2.5A | |
Operating Temperature | -40°C ~ 125°C | |
Output Configuration | Positive | |
Frequency - Switching | 400kHz, 2.1MHz | |
Voltage - Input (Max) | 40V | |
Topology | Buck | |
Supplier Device Package | 12-TDFN-EP (3x3) | |
Synchronous Rectifier | Yes | |
Voltage - Output (Max) | 10V | |
Voltage - Input (Min) | 3.5V | |
Voltage - Output (Min/Fixed) | 1V | |
Grade | Automotive | |
Qualification | AEC-Q100 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MAX20077ATCB/VY+ | |
Datasheets | Maxim Integrated RoHS Cert | |
Datasheets | Maxim Integrated REACH |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $3.91 | $3.91 |
10 | $3.51 | $35.10 |
25 | $3.32 | $83.00 |
80 | $2.88 | $230.40 |
230 | $2.73 | $627.90 |
490 | $2.45 | $1,200.50 |
980 | $2.06 | $2,018.80 |
2,450 | $1.96 | $4,802.00 |
4,900 | $1.89 | $9,261.00 |
