Part Number | MC908JK3ECDWER |
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers | MC908JK3ECDWER-ND 935313527518 |
Description | IC MCU 8BIT 4KB FLASH 20SOIC |
Detailed Description | HC08 HC08 Microcontroller IC 8-Bit 8MHz 4KB (4K x 8) FLASH 20-SOIC |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series | HC08 | |
Packaging | Tape & Reel (TR) | |
Part Status | Not For New Designs | |

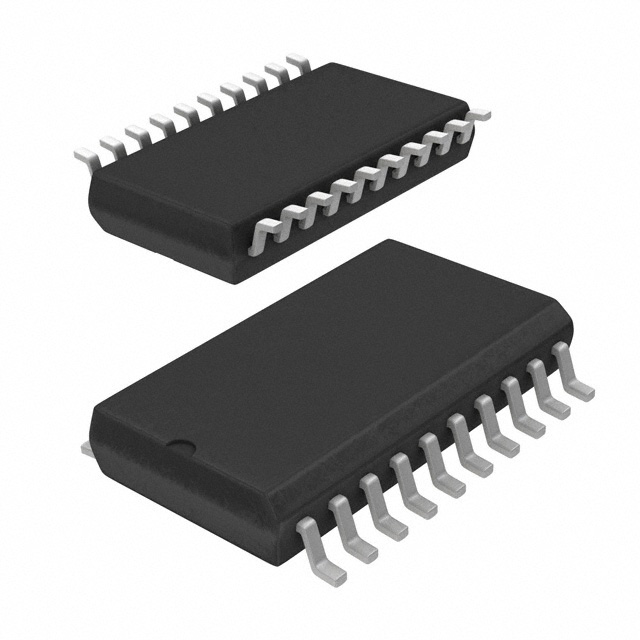

Package / Case | 20-SOIC (0.295", 7.50mm Width) | |
Mounting Type | Surface Mount | |
Speed | 8MHz | |
Program Memory Size | 4KB (4K x 8) | |
RAM Size | 128 x 8 | |
Operating Temperature | -40°C ~ 85°C (TA) | |
Oscillator Type | External | |
Program Memory Type | FLASH | |
Core Processor | HC08 | |
Data Converters | A/D 12x8b | |
Core Size | 8-Bit | |
Voltage - Supply (Vcc/Vdd) | 2.7V ~ 3.3V | |
Peripherals | LED, LVD, POR, PWM | |
Supplier Device Package | 20-SOIC | |
Number of I/O | 15 | |
DigiKey Programmable | Not Verified |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MC908JK3ECDWER | |
Datasheets | NXP USA Inc REACH | |
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | Mult Dev Site Chgs 18/Dec/2020 | |
Datasheets | Automated Packing Implementation 05/Jul/2023 | |
Datasheets | Mult Dev Pkg Seal 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.31.0001 | |
Moisture Sensitivity Level (MSL) | 3 (168 Hours) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1,000 | $3.78 | $3,780.00 |
