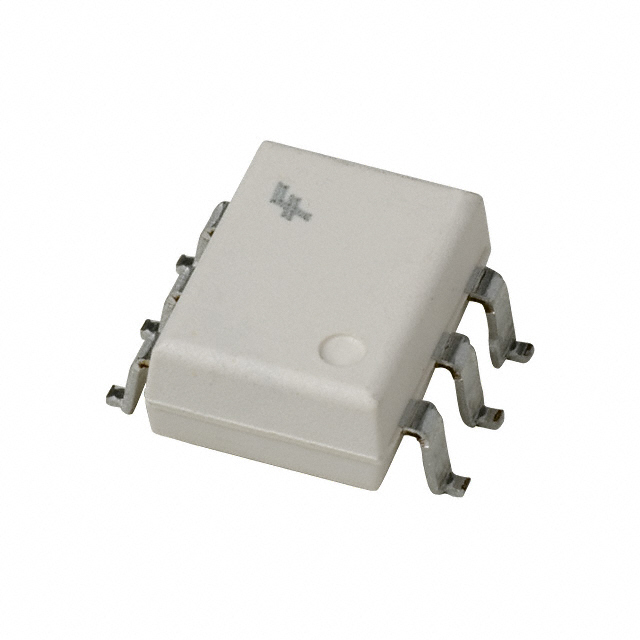

Part Number |
MCT2201S
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
MCT2201S-ND
MCT2201S-NDR
|
Description | OPTOISO 5.3KV TRANS W/BASE 6SMD |
Detailed Description | Optoisolator Transistor with Base Output 5300Vrms 1 Channel 6-SMD |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series | ||
Packaging |
Tube
|
|
Part Status | Obsolete | |
Package / Case | 6-SMD, Gull Wing | |
Output Type | Transistor with Base | |
Mounting Type | Surface Mount | |
Operating Temperature | -55°C ~ 100°C | |
Voltage - Forward (Vf) (Typ) | 1.25V | |
Input Type | DC | |
Current - Output / Channel | 50mA | |
Voltage - Isolation | 5300Vrms | |
Current Transfer Ratio (Min) | 100% @ 10mA | |
Vce Saturation (Max) | 400mV | |
Supplier Device Package | 6-SMD | |
Voltage - Output (Max) | 30V | |
Turn On / Turn Off Time (Typ) | 2µs, 2µs | |
Number of Channels | 1 | |
Current - DC Forward (If) (Max) | 100 mA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MCT2201S | |
Datasheets | onsemi RoHS | |
Datasheets | onsemi REACH |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.49.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected |
