Part Number |
MM74HC174M
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
MM74HC174M-ND
MM74HC174M-NDR
|

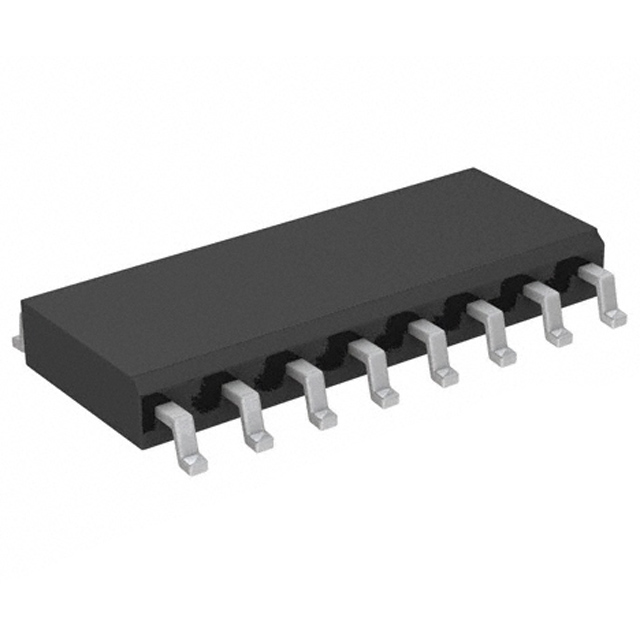

Description | IC FF D-TYPE SNGL 6BIT 16SOIC |
Detailed Description | Flip Flop 1 Element D-Type 6 Bit Positive Edge 16-SOIC (0.154", 3.90mm Width) |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series |
74HC
|
|
Packaging |
Tube
|
|
Part Status | Obsolete | |
Package / Case | 16-SOIC (0.154", 3.90mm Width) | |
Output Type | Non-Inverted | |
Mounting Type | Surface Mount | |
Number of Elements | 1 | |
Function | Master Reset | |
Type | D-Type | |
Operating Temperature | -40°C ~ 85°C (TA) | |
Voltage - Supply | 2V ~ 6V | |
Current - Quiescent (Iq) | 8 µA | |
Current - Output High, Low | 5.2mA, 5.2mA | |
Trigger Type | Positive Edge | |
Clock Frequency | 31 MHz | |
Input Capacitance | 5 pF | |
Supplier Device Package | 16-SOIC | |
Max Propagation Delay @ V, Max CL | 28ns @ 6V, 50pF | |
Number of Bits per Element | 6 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MM74HC174M | |
Datasheets | onsemi REACH | |
Datasheets | onsemi RoHS |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected |
