Part Number |
MMDT4124-7-F
|
---|---|
Manufacturer | Zetex Semiconductors (Diodes Inc.) |
Other Part Numbers |
MMDT4124-FDITR-ND
MMDT41247F
MMDT4124-FDIDKR
MMDT4124-FDITR
MMDT4124-FDICT
|
Description | TRANS 2NPN 25V 0.2A SOT363 |
Detailed Description | Bipolar (BJT) Transistor Array 2 NPN (Dual) 25V 200mA 300MHz 200mW Surface Mount SOT-363 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Zetex Semiconductors (Diodes Inc.) | |
Series | ||
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |

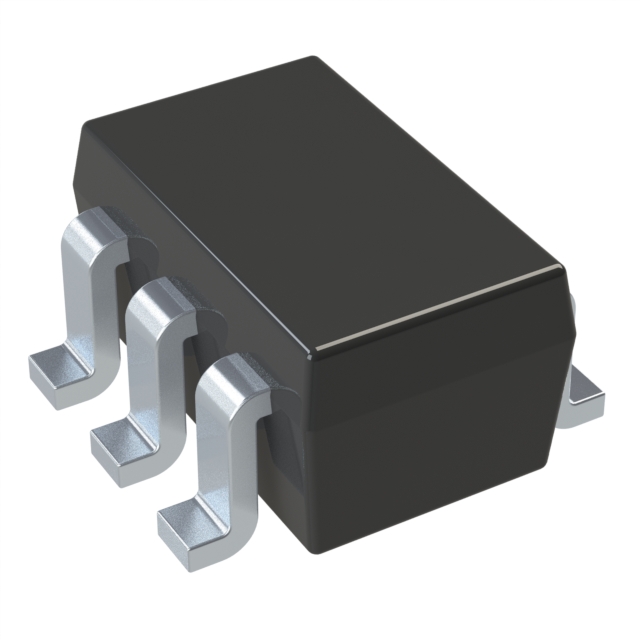

Package / Case | 6-TSSOP, SC-88, SOT-363 | |
Mounting Type | Surface Mount | |
Transistor Type | 2 NPN (Dual) | |
Operating Temperature | -55°C ~ 150°C (TJ) | |
Power - Max | 200mW | |
Current - Collector (Ic) (Max) | 200mA | |
Voltage - Collector Emitter Breakdown (Max) | 25V | |
Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA | |
Current - Collector Cutoff (Max) | 50nA (ICBO) | |
DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 2mA, 1V | |
Frequency - Transition | 300MHz | |
Supplier Device Package | SOT-363 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MMDT4124-7-F | |
Datasheets | Diodes Environmental Compliance Cert | |
Datasheets | Mult Dev EOL 15/Mar/2021 | |
Datasheets | Bond Wire 16/Sept/2008 | |
Datasheets | Copper bond wire 23/Feb/2016 | |
Datasheets | Assembly Site 16/Oct/2020 | |
Datasheets | SOT-363 Package Side 1 | |
Datasheets | SOT-363 Package Side 2 | |
Datasheets | SOT-363 Package Top |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.21.0075 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
