Part Number |
MUN5211DW1T1
|
---|---|
Manufacturer | Sanyo Semiconductor/onsemi |
Other Part Numbers |
MUN5211DW1T1OSCT-ND
MUN5211DW1T1OSTR
MUN5211DW1T1OSCT
|
Description | TRANS 2NPN PREBIAS 0.25W SOT363 |
Detailed Description | Pre-Biased Bipolar Transistor (BJT) 2 NPN - Pre-Biased (Dual) 50V 100mA 250mW Surface Mount SC-88/SC70-6/SOT-363 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Sanyo Semiconductor/onsemi | |
Series | ||
Packaging |
Cut Tape (CT)
|
|
Part Status | Obsolete | |

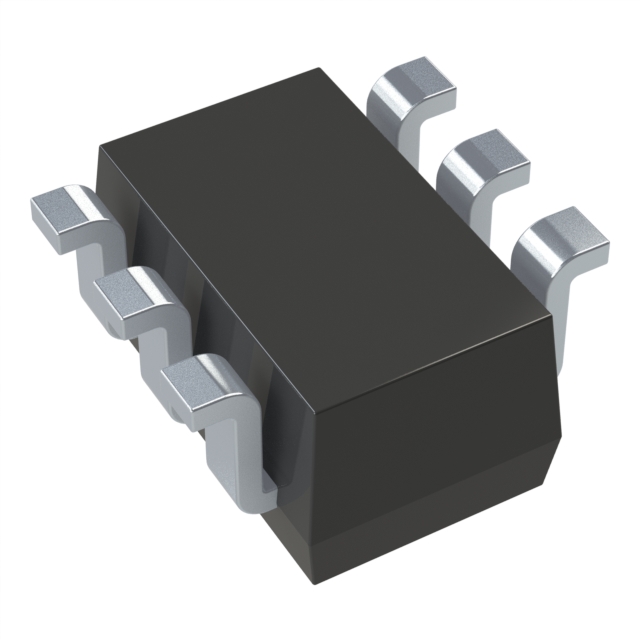

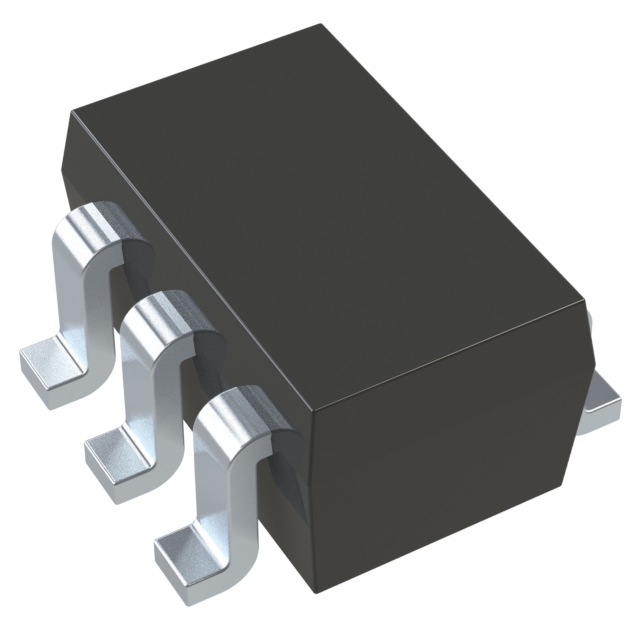

Package / Case | 6-TSSOP, SC-88, SOT-363 | |
Mounting Type | Surface Mount | |
Transistor Type | 2 NPN - Pre-Biased (Dual) | |
Power - Max | 250mW | |
Current - Collector (Ic) (Max) | 100mA | |
Voltage - Collector Emitter Breakdown (Max) | 50V | |
Vce Saturation (Max) @ Ib, Ic | 250mV @ 300µA, 10mA | |
Current - Collector Cutoff (Max) | 500nA | |
DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 5mA, 10V | |
Resistor - Base (R1) | 10kOhms | |
Resistor - Emitter Base (R2) | 10kOhms | |
Supplier Device Package | SC-88/SC70-6/SOT-363 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | MUN5211DW1T1 | |
Datasheets | onsemi REACH | |
Datasheets | onsemi RoHS | |
Datasheets | Multiple Devices 21/Jan/2010 | |
Datasheets | Copper Wire 08/Jun/2009 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.21.0095 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS non-compliant |
