NSBA114TDXV6T1

Part Number
NSBA114TDXV6T1
Manufacturer Sanyo Semiconductor/onsemi
Other Part Numbers
NSBA114TDXV6TOSTR-ND
NSBA114TDXV6TOSCT-ND
2156-NSBA114TDXV6T1-ONTR-ND
2156-NSBA114TDXV6T1
NSBA114TDXV6TOSTR
ONSONSNSBA114TDXV6T1
Description TRANS 2PNP PREBIAS 0.5W SOT563
Detailed Description Pre-Biased Bipolar Transistor (BJT) 2 PNP - Pre-Biased (Dual) 50V 100mA 500mW Surface Mount SOT-563
Datasheet Datasheet

Product Attributes

Category
Manufacturer Sanyo Semiconductor/onsemi
Series
Packaging
Tape & Reel (TR)
Cut Tape (CT)
Part Status Obsolete

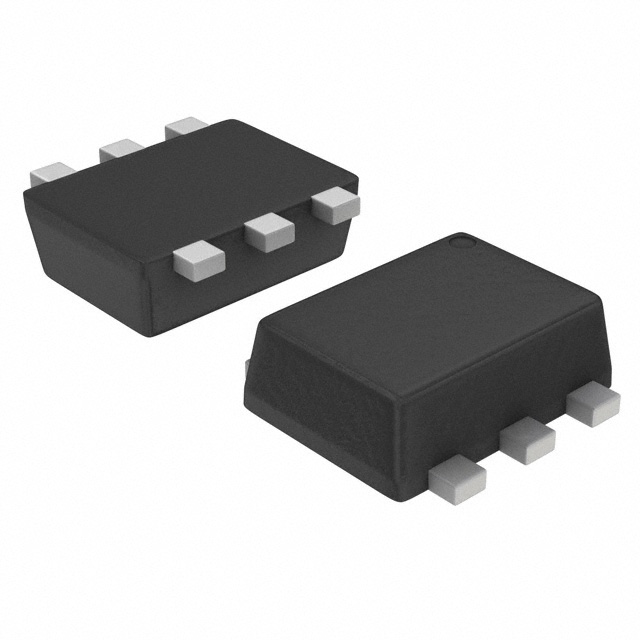

Package / Case SOT-563, SOT-666
Mounting Type Surface Mount
Transistor Type 2 PNP - Pre-Biased (Dual)
Power - Max 500mW
Current - Collector (Ic) (Max) 100mA
Voltage - Collector Emitter Breakdown (Max) 50V
Vce Saturation (Max) @ Ib, Ic 250mV @ 1mA, 10mA
Current - Collector Cutoff (Max) 500nA
DC Current Gain (hFE) (Min) @ Ic, Vce 160 @ 5mA, 10V
Resistor - Base (R1) 10kOhms
Supplier Device Package SOT-563

Documents & Media

RESOURCE TYPE LINK
Datasheets onsemi RoHS
Datasheets onsemi REACH

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8541.21.0095
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status RoHS non-compliant

Obsolete

This product is no longer manufactured.
