Part Number |
PC3Q711NIP0F
|
---|---|
Manufacturer | Sharp Microelectronics |
Other Part Numbers |
PC3Q711NIP0F-ND
|
Description | OPTOISO 2.5KV 4CH TRANS 16SOIC |
Detailed Description | Optoisolator Transistor Output 2500Vrms 4 Channel 16-Mini-Flat |
Category | ||
---|---|---|
Manufacturer | Sharp Microelectronics | |
Series | ||
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |

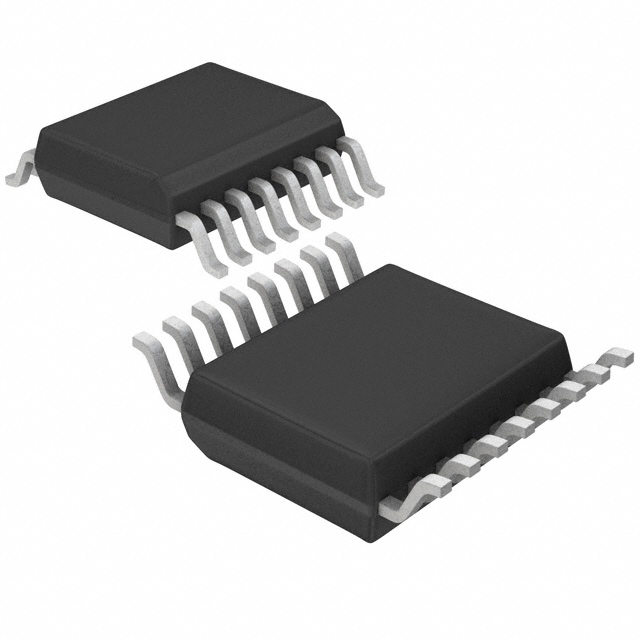

Package / Case | 16-SOIC (0.173", 4.40mm Width) | |
Output Type | Transistor | |
Mounting Type | Surface Mount | |
Operating Temperature | -30°C ~ 100°C | |
Voltage - Forward (Vf) (Typ) | 1.2V | |
Input Type | DC | |
Current - Output / Channel | 50mA | |
Voltage - Isolation | 2500Vrms | |
Current Transfer Ratio (Min) | 200% @ 500µA | |
Vce Saturation (Max) | 200mV | |
Current Transfer Ratio (Max) | 500% @ 500µA | |
Supplier Device Package | 16-Mini-Flat | |
Voltage - Output (Max) | 80V | |
Rise / Fall Time (Typ) | 4µs, 3µs | |
Number of Channels | 4 | |
Current - DC Forward (If) (Max) | 10 mA |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.49.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
