Part Number |
PE-0603CD150KTT
|
---|---|
Manufacturer | Pulse Larsen Antenna |
Other Part Numbers |
PE-0603CD150KTT-ND
|
Description | FIXED IND 15NH 700MA 170MOHM SMD |

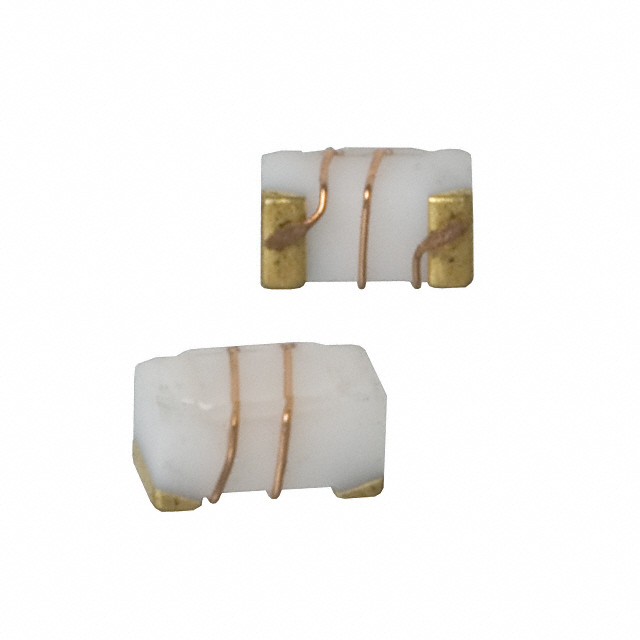

Detailed Description | 15 nH Unshielded Drum Core, Wirewound Inductor 700 mA 170mOhm Max 0603 (1608 Metric) |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Pulse Larsen Antenna | |
Series |
0603CD
|
|
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |
Tolerance | ±10% | |
Package / Case | 0603 (1608 Metric) | |
Size / Dimension | 0.071" L x 0.049" W (1.80mm x 1.24mm) | |
Mounting Type | Surface Mount | |
Shielding | Unshielded | |
Type | Drum Core, Wirewound | |
Operating Temperature | -40°C ~ 125°C | |
DC Resistance (DCR) | 170mOhm Max | |
Q @ Freq | 30 @ 250MHz | |
Frequency - Self Resonant | 4GHz | |
Material - Core | Ceramic | |
Inductance Frequency - Test | 250 MHz | |
Supplier Device Package | 0603 (1608 Metric) | |
Height - Seated (Max) | 0.040" (1.02mm) | |
Inductance | 15 nH | |
Current Rating (Amps) | 700 mA |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | PE-0603CD150KTT | |
Datasheets | Multiple Devices 14/May/2012 | |
Datasheets | PE-0603CD Series | |
Datasheets | PE-0603CD Series Footprint |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected |
