Part Number |
PE-1008CM680GTT
|
---|---|
Manufacturer | Pulse Larsen Antenna |
Other Part Numbers |
PE-1008CM680GTT-ND
|
Description | FIXED IND 68NH 1A 70 MOHM SMD |

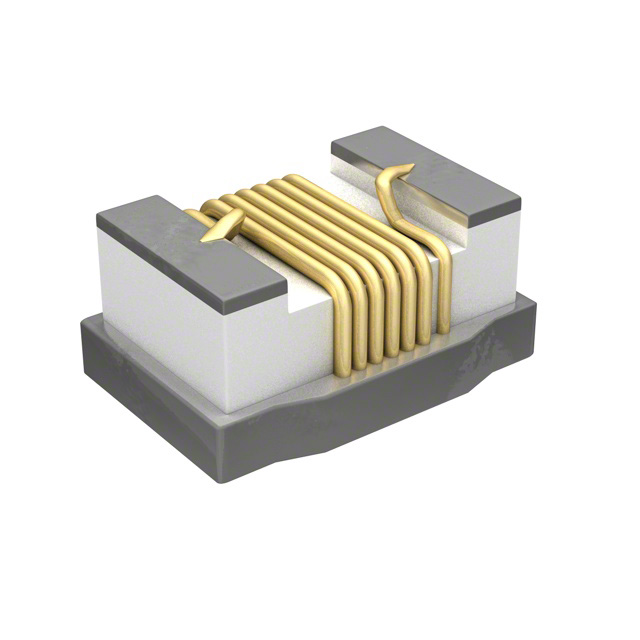

Detailed Description | 68 nH Unshielded Drum Core, Wirewound Inductor 1 A 70mOhm Max 1008 (2520 Metric) |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Pulse Larsen Antenna | |
Series |
1008CM
|
|
Packaging |
Tape & Reel (TR)
|
|
Part Status | Obsolete | |
Tolerance | ±2% | |
Package / Case | 1008 (2520 Metric) | |
Size / Dimension | 0.115" L x 0.110" W (2.92mm x 2.79mm) | |
Mounting Type | Surface Mount | |
Shielding | Unshielded | |
Type | Drum Core, Wirewound | |
Operating Temperature | -40°C ~ 125°C | |
DC Resistance (DCR) | 70mOhm Max | |
Q @ Freq | 70 @ 350MHz | |
Frequency - Self Resonant | 1.1GHz | |
Material - Core | Ceramic | |
Inductance Frequency - Test | 50 MHz | |
Supplier Device Package | 1008 (2520 Metric) | |
Height - Seated (Max) | 0.090" (2.29mm) | |
Inductance | 68 nH | |
Current Rating (Amps) | 1 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | 0805,1008 Chip Inductor Series 22/Mar/2015 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS Compliant |
