Part Number |
PEMI1QFN/RR,315
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
2156-PEMI1QFN/RR315-NXTR-ND
PEMI1QFNRR315
934064041315
PEMI1QFN/RR,315-ND
568-10549-1
2156-PEMI1QFN/RR315-NXTR
568-10549-2
NEXNXPPEMI1QFN/RR,315
568-10549-6
|
Description | FILTER RC(PI) 100 OHM/21PF SMD |
Detailed Description | RC (Pi) EMI Filter 2nd Order Low Pass 1 Channel R = 100Ohms, C = 21pF (Total) SC-101, SOT-883 |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
PEMIxQFN
|
|
Packaging |
Bulk
|
|
Part Status | Obsolete | |

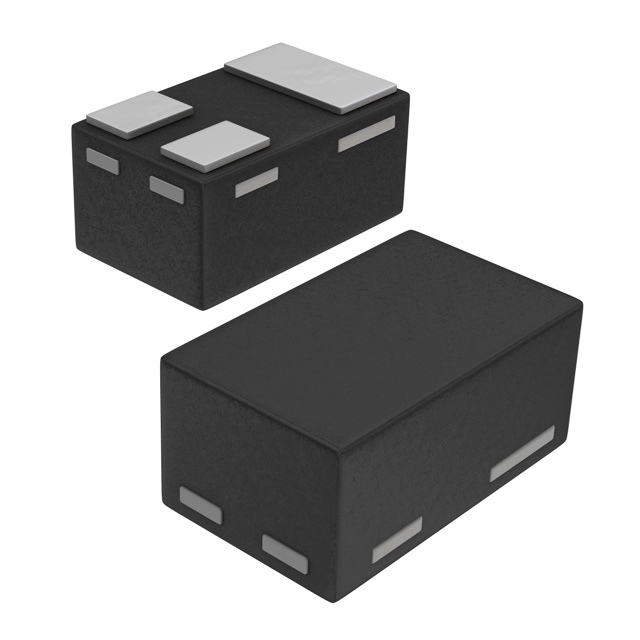

Package / Case | SC-101, SOT-883 | |
Size / Dimension | 0.039" L x 0.024" W (1.00mm x 0.60mm) | |
Mounting Type | Surface Mount | |
Type | Low Pass | |
Operating Temperature | -40°C ~ 85°C | |
Values | R = 100Ohms, C = 21pF (Total) | |
Height | 0.020" (0.50mm) | |
Attenuation Value | 25dB @ 800MHz ~ 3GHz | |
Filter Order | 2nd | |
Applications | LAN, PCS, WAN | |
Technology | RC (Pi) | |
Resistance - Channel (Ohms) | 100 | |
ESD Protection | Yes | |
Number of Channels | 1 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | NXP USA Inc REACH | |
Datasheets | Multiple Devices 25/Dec/2013 | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8548.00.0000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
