PEMI4QFN/RM,132

Part Number
PEMI4QFN/RM,132
Manufacturer NXP Semiconductors
Other Part Numbers
2156-PEMI4QFN/RM132-NXTR-ND
934064837132
PEMI4QFN/RM,132-ND
568-10649-6
568-10649-2
568-10649-1
PEMI4QFNRM132
2156-PEMI4QFN/RM132-NXTR
NEXNXPPEMI4QFN/RM,132
Description FILTER RC(PI) 100 OHM/16PF SMD
Detailed Description RC (Pi) EMI Filter 2nd Order Low Pass 4 Channel R = 100Ohms, C = 16pF (Total) 8-XFDFN
Datasheet Datasheet

Product Attributes

Category
Manufacturer NXP Semiconductors
Series
PEMIxQFN
Packaging
Bulk
Part Status Obsolete

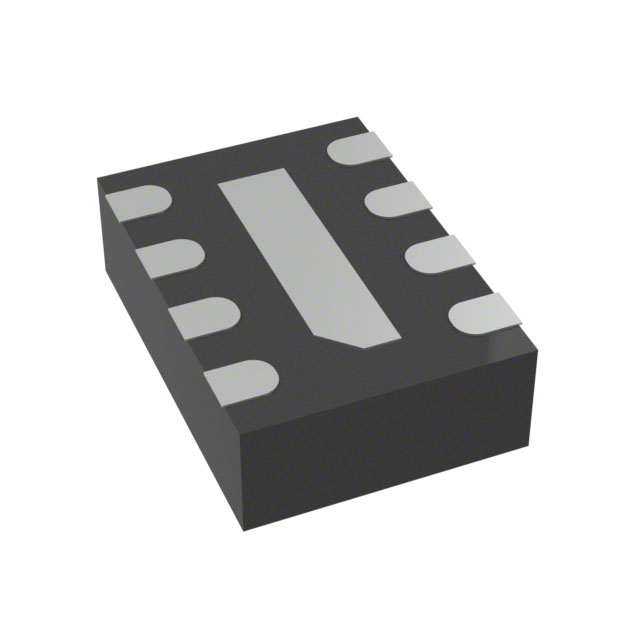

Package / Case 8-XFDFN
Size / Dimension 0.067" L x 0.047" W (1.70mm x 1.20mm)
Mounting Type Surface Mount
Type Low Pass
Operating Temperature -40°C ~ 85°C
Values R = 100Ohms, C = 16pF (Total)
Height 0.020" (0.50mm)
Attenuation Value 21dB @ 800MHz ~ 3GHz
Filter Order 2nd
Applications LAN, PCS, WAN
Technology RC (Pi)
Resistance - Channel (Ohms) 100
ESD Protection Yes
Number of Channels 4

Documents & Media

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8548.00.0000
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant

Obsolete

This product is no longer manufactured.
