Part Number |
PEMI8QFN/LM,132
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
2156-PEMI8QFN/LM132-NXTR-ND
NEXNXPPEMI8QFN/LM,132
568-10710-6
934064915132
PEMI8QFN/LM,132-ND
568-10710-1
568-10710-2
PEMI8QFNLM132
2156-PEMI8QFN/LM132-NXTR
|
Description | FILTER RC(PI) 65 OHM/16PF SMD |
Detailed Description | RC (Pi) EMI Filter 2nd Order Low Pass 8 Channel R = 65Ohms, C = 16pF (Total) 16-XFDFN Exposed Pad |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
PEMIxQFN
|
|
Packaging |
Bulk
|
|
Part Status | Obsolete | |

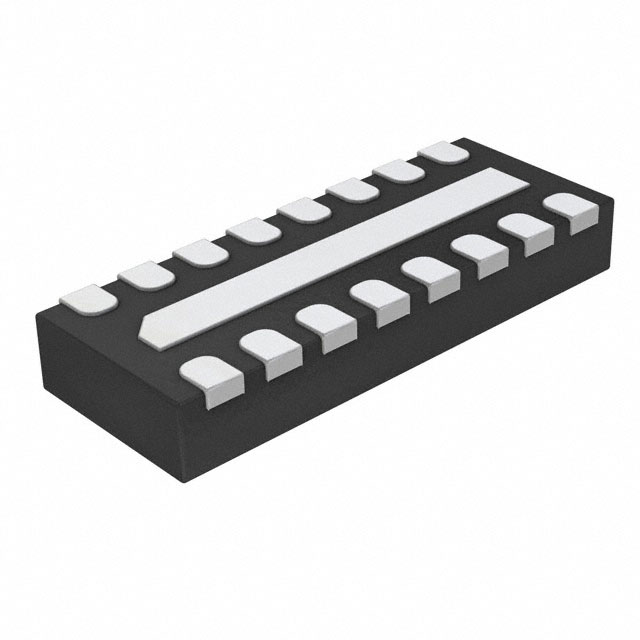

Package / Case | 16-XFDFN Exposed Pad | |
Size / Dimension | 0.130" L x 0.047" W (3.30mm x 1.20mm) | |
Mounting Type | Surface Mount | |
Type | Low Pass | |
Operating Temperature | -40°C ~ 85°C | |
Values | R = 65Ohms, C = 16pF (Total) | |
Height | 0.020" (0.50mm) | |
Attenuation Value | 17dB @ 800MHz ~ 3GHz | |
Filter Order | 2nd | |
Applications | LAN, PCS, WAN | |
Technology | RC (Pi) | |
Resistance - Channel (Ohms) | 65 | |
ESD Protection | Yes | |
Number of Channels | 8 |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | NXP USA Inc REACH | |
Datasheets | Multiple Devices 25/Dec/2013 | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8548.00.0000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
