Part Number |
PMGD400UN,115
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
568-2368-2-ND
568-2368-1-ND
568-2368-6-ND
934057724115
PMGD400UN115-CHP
568-2368-1
568-2368-2
568-2368-6
PMGD400UN T/R
954-PMGD400UN115
|
Description | MOSFET 2N-CH 30V 0.71A 6TSSOP |
Detailed Description | Mosfet Array 30V 710mA 410mW Surface Mount 6-TSSOP |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
TrenchMOS™
|
|
Packaging |
Tape & Reel (TR)
Cut Tape (CT)
|
|
Part Status | Obsolete | |

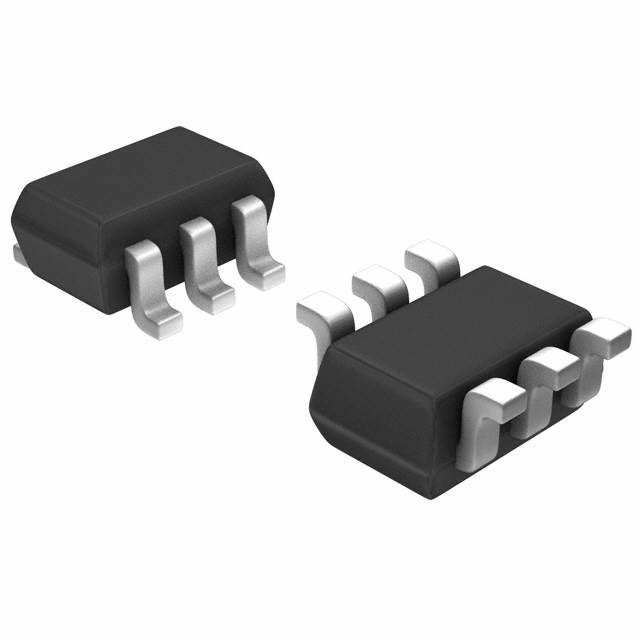

Package / Case | 6-TSSOP, SC-88, SOT-363 | |
Mounting Type | Surface Mount | |
Configuration | 2 N-Channel (Dual) | |
Operating Temperature | -55°C ~ 150°C (TJ) | |
Technology | MOSFET (Metal Oxide) | |
Power - Max | 410mW | |
Drain to Source Voltage (Vdss) | 30V | |
Current - Continuous Drain (Id) @ 25°C | 710mA | |
Input Capacitance (Ciss) (Max) @ Vds | 43pF @ 25V | |
Rds On (Max) @ Id, Vgs | 480mOhm @ 200mA, 4.5V | |
Gate Charge (Qg) (Max) @ Vgs | 0.89nC @ 4.5V | |
FET Feature | Logic Level Gate | |
Vgs(th) (Max) @ Id | 1V @ 250µA | |
Supplier Device Package | 6-TSSOP |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | NXP USA Inc REACH | |
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | Multiple Devices 03/Jul/2013 | |
Datasheets | Resin Hardener 02/Jul/2013 | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.21.0095 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
