RT8004PCP

RT8004PCP

Part Number
RT8004PCP
Manufacturer Richtek
Other Part Numbers
RT8004PCP-ND
Description IC REG BUCK ADJ 3A 16TSSOP
Detailed Description Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 3A 16-TSSOP (0.173", 4.40mm Width) Exposed Pad
Datasheet Datasheet

Product Attributes

Category
Manufacturer Richtek
Series
Packaging
Tube
Part Status Obsolete

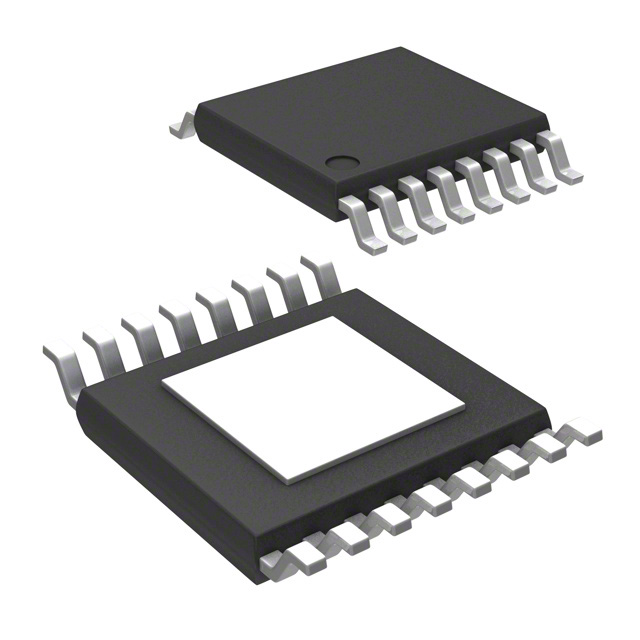

Package / Case 16-TSSOP (0.173", 4.40mm Width) Exposed Pad
Output Type Adjustable
Mounting Type Surface Mount
Number of Outputs 1
Function Step-Down
Current - Output 3A
Operating Temperature -40°C ~ 85°C (TA)
Output Configuration Positive
Frequency - Switching 300kHz ~ 4MHz
Voltage - Input (Max) 5.5V
Topology Buck
Supplier Device Package 16-TSSOP-EP
Synchronous Rectifier Yes
Voltage - Output (Max) 5V
Voltage - Input (Min) 2.65V
Voltage - Output (Min/Fixed) 0.8V

Documents & Media

RESOURCE TYPE LINK
Datasheets RT8007yyy EOL 30/Aug/2018

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
Moisture Sensitivity Level (MSL) 3 (168 Hours)
REACH Status REACH Unaffected

Obsolete

This product is no longer manufactured.
