Part Number | RT8555AWSC |
---|---|
Manufacturer | Richtek |
Other Part Numbers | RT8555AWSCTR-ND RT8555AWSCCT-ND RT8555AWSCDKR-ND RT8555AWSCTR RT8555AWSCDKR -RT8555AWSC RT8555AWSCCT |
Description | IC LED DRV RGLTR PWM 20WLCSP |
Detailed Description | LED Driver IC 6 Output DC DC Regulator Step-Up (Boost) Analog, PWM Dimming 35mA 20-WLCSP (1.65x2.05) |
Category | ||
---|---|---|
Manufacturer | Richtek | |
Series | ||
Packaging | Tape & Reel (TR) Cut Tape (CT) | |
Part Status | Obsolete | |

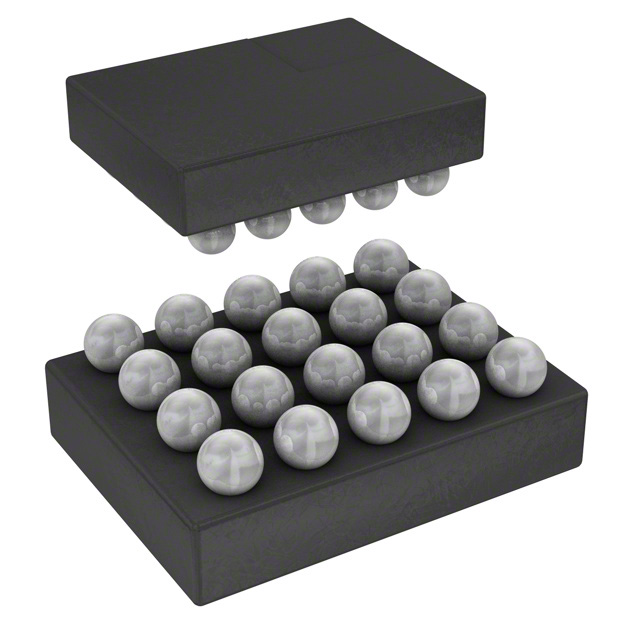

Package / Case | 20-UFBGA, WLCSP | |
Voltage - Output | 36V | |
Mounting Type | Surface Mount | |
Number of Outputs | 6 | |
Frequency | 300kHz ~ 2MHz | |
Type | DC DC Regulator | |
Operating Temperature | -40°C ~ 85°C (TA) | |
Applications | Backlight | |
Current - Output / Channel | 35mA | |
Internal Switch(s) | Yes | |
Topology | Step-Up (Boost) | |
Supplier Device Package | 20-WLCSP (1.65x2.05) | |
Dimming | Analog, PWM | |
Voltage - Supply (Min) | 2.7V | |
Voltage - Supply (Max) | 24V |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | RT8555AWSC | |
Datasheets | RoHS Declaration | |
Datasheets | Richtek REACH |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 3 (168 Hours) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
