Part Number |
SC75B-560
|
---|---|
Manufacturer | Signal Transformer |
Other Part Numbers |
SC75B-560-ND
|
Description | FIXED IND 56UH 1.3A 240 MOHM SMD |

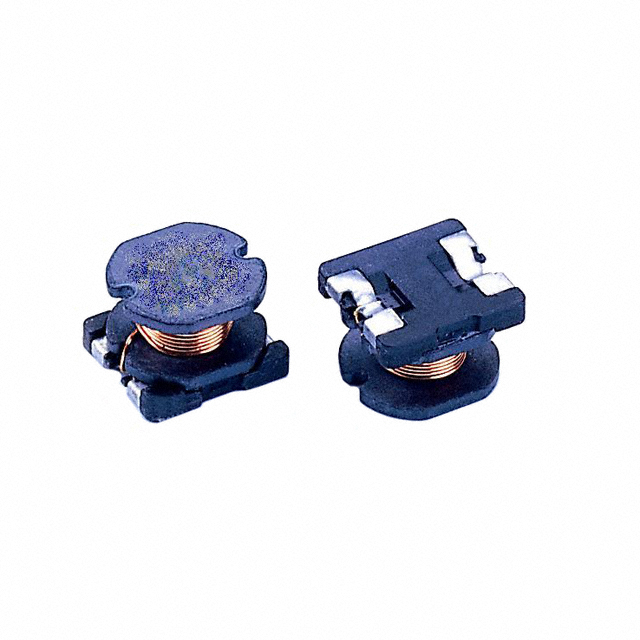

Detailed Description | 56 µH Unshielded Wirewound Inductor 1.3 A 240mOhm Max Nonstandard |
Manufacturer Standard Lead Time | 38 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Signal Transformer | |
Series |
SC75B
|
|
Packaging |
Tape & Reel (TR)
|
|
Part Status | Active | |
Tolerance | ±20% | |
Package / Case | Nonstandard | |
Size / Dimension | 0.319" L x 0.287" W (8.10mm x 7.30mm) | |
Mounting Type | Surface Mount | |
Shielding | Unshielded | |
Type | Wirewound | |
Operating Temperature | -40°C ~ 125°C | |
DC Resistance (DCR) | 240mOhm Max | |
Current - Saturation (Isat) | 940mA | |
Inductance Frequency - Test | 2.52 MHz | |
Height - Seated (Max) | 0.217" (5.50mm) | |
Inductance | 56 µH | |
Current Rating (Amps) | 1.3 A |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | SC75B-560 | |
Datasheets | Signal Transformer REACH | |
Datasheets | RoHS EU Declaration Signal Transformer |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.50.8000 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
