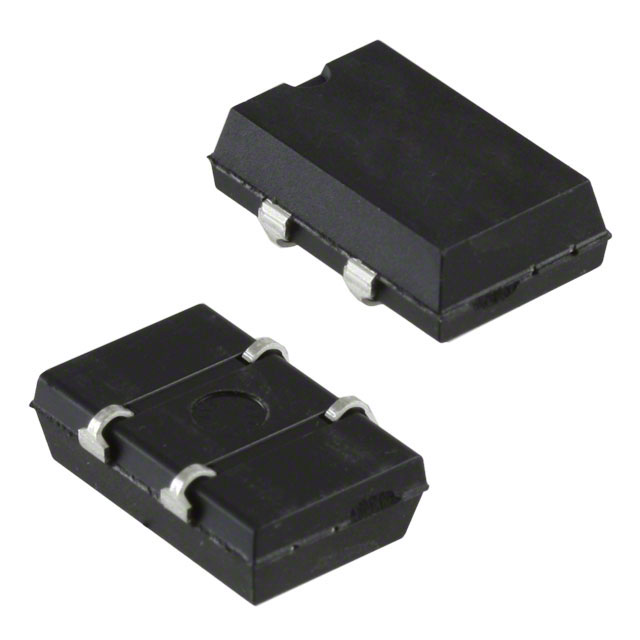

SG-615P 3.6864MC0

Part Number
SG-615P 3.6864MC0
Manufacturer Epson
Other Part Numbers
SE2204TR-ND
SG-615P3.6864MC0-ND
SG-615P-3.6864MC2
Q588874
Q4552564V
SG-615P3.6864MC0
SE2204TR
SE2204
SG615P36864MC0
SG-615P-3.6864
SG-615P 3.686MC2
SG-615P 3.6864MC2
SE2204DKR
SE2204CT
Description XTAL OSC XO 3.6864MHZ CMOS TTL
Detailed Description 3.6864 MHz XO (Standard) CMOS, TTL Oscillator 5V Enable/Disable 4-SOJ, 5.08mm pitch
Datasheet Datasheet

Product Attributes

Category
Manufacturer Epson
Series
SG-615
Packaging
Tape & Reel (TR)
Part Status Obsolete
Package / Case 4-SOJ, 5.08mm pitch
Size / Dimension 0.551" L x 0.341" W (14.00mm x 8.65mm)
Mounting Type Surface Mount
Output CMOS, TTL
Function Enable/Disable
Type XO (Standard)
Operating Temperature -20°C ~ 70°C
Frequency Stability ±100ppm
Voltage - Supply 5V
Current - Supply (Max) 23mA
Current - Supply (Disable) (Max) 12mA
Height - Seated (Max) 0.185" (4.70mm)
Frequency 3.6864 MHz
Base Resonator Crystal

Environmental & Export Classifications

ATTRIBUTE DESCRIPTION
ECCN EAR99
HTSUS 8542.39.0001
Moisture Sensitivity Level (MSL) 1 (Unlimited)
REACH Status Vendor Undefined
RoHS Status RoHS non-compliant

Obsolete

This product is no longer manufactured.
