Part Number |
SMG100VB102M18X40LL
|
---|---|
Manufacturer | United Chemi-Con |
Other Part Numbers |
SMG100VB102M18X40LL-ND
|

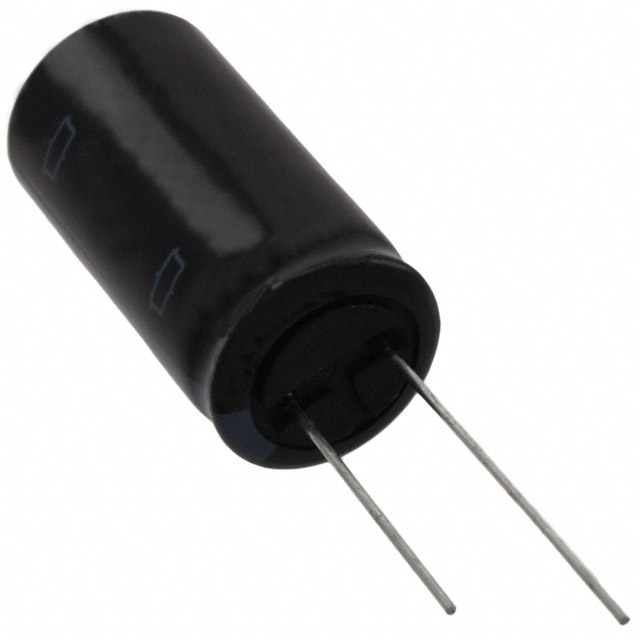

Description | CAP ALUM 1000UF 20% 100V RADIAL |
Detailed Description | 1000 µF 100 V Aluminum Electrolytic Capacitors Radial, Can 133mOhm @ 120Hz 2000 Hrs @ 85°C |
Category | ||
---|---|---|
Manufacturer | United Chemi-Con | |
Series |
SMG
|
|
Packaging |
Bulk
|
|
Part Status | Obsolete | |
Tolerance | ±20% | |
Package / Case | Radial, Can | |
Size / Dimension | 0.709" Dia (18.00mm) | |
Polarization | Polar | |
Mounting Type | Through Hole | |
Operating Temperature | -40°C ~ 85°C | |
Applications | General Purpose | |
Lead Spacing | 0.295" (7.50mm) | |
ESR (Equivalent Series Resistance) | 133mOhm @ 120Hz | |
Lifetime @ Temp. | 2000 Hrs @ 85°C | |
Height - Seated (Max) | 1.575" (40.00mm) | |
Capacitance | 1000 µF | |
Voltage - Rated | 100 V | |
Ripple Current @ Low Frequency | 1.38 A @ 120 Hz | |
Ripple Current @ High Frequency | 2.07 A @ 100 kHz |
RESOURCE TYPE | LINK |
---|
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8532.22.0020 | |
Moisture Sensitivity Level (MSL) | Not Applicable | |
REACH Status | REACH Unaffected | |
RoHS Status | RoHS non-compliant |
