Part Number |
TEA1533AP/N1,112
|
---|---|
Manufacturer | NXP Semiconductors |
Other Part Numbers |
568-3317-5-ND
935270037112
TEA1533AP/N1
NXPNXPTEA1533AP/N1,112
TEA1533APN
954-TEA1533AP/N1112
2156-TEA1533AP/N1112-NX
568-3317-5
|
Description | IC OFFLINE SWITCH FLYBACK 8DIP |
Detailed Description | Converter Offline Flyback Topology 25kHz ~ 175kHz 8-DIP |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | NXP Semiconductors | |
Series |
GreenChip™ II
|
|
Packaging |
Tube
|
|
Part Status | Obsolete | |

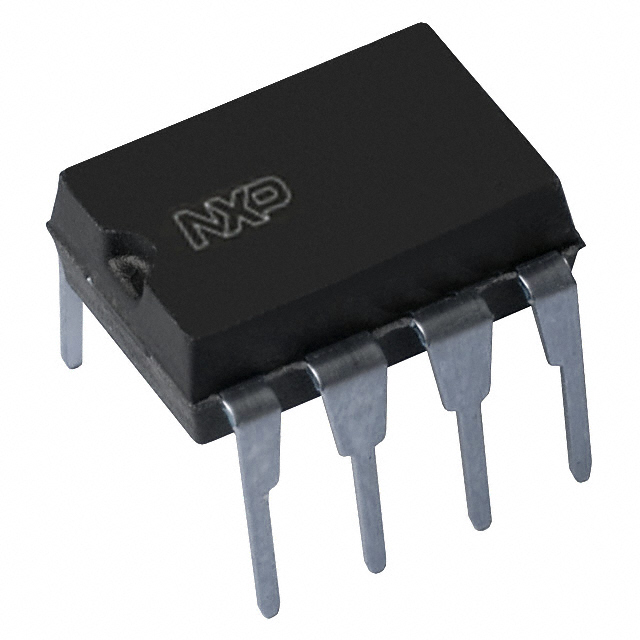

Package / Case | 8-DIP (0.300", 7.62mm) | |
Mounting Type | Through Hole | |
Operating Temperature | -20°C ~ 145°C (TJ) | |
Frequency - Switching | 25kHz ~ 175kHz | |
Internal Switch(s) | No | |
Voltage - Breakdown | 650V | |
Output Isolation | Isolated | |
Topology | Flyback | |
Voltage - Supply (Vcc/Vdd) | 8.7V ~ 20V | |
Supplier Device Package | 8-DIP | |
Fault Protection | Current Limiting, Over Power, Over Temperature, Over Voltage, Short Circuit | |
Voltage - Start Up | 11 V | |
Power (Watts) | 250 W |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | TEA1533AP/N1,112 | |
Datasheets | NXP USA Inc RoHS Cert | |
Datasheets | NXP USA Inc REACH | |
Datasheets | All Dev Label Update 15/Dec/2020 |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Moisture Sensitivity Level (MSL) | 1 (Unlimited) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
