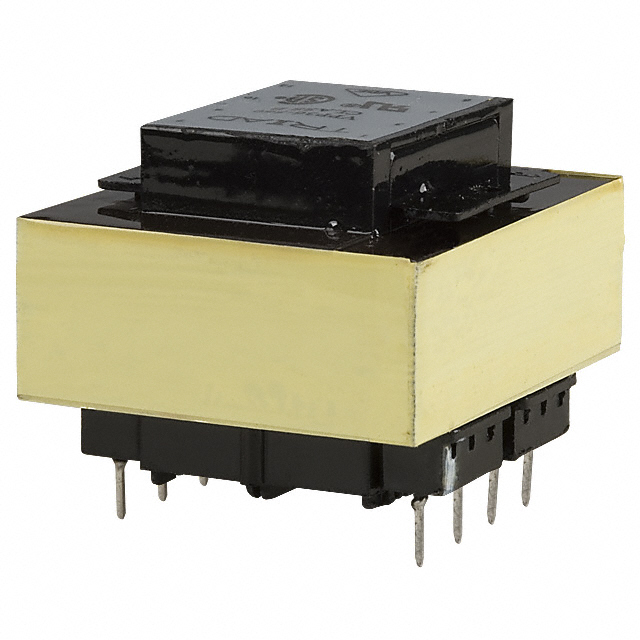

Part Number | VPP36-560 |
---|---|
Manufacturer | Triad Magnetics |
Other Part Numbers | 237-1073-ND Q1763914 237-1073-NDR VPP36560 237-1073 10486 Q7963941 |
Description | PWR XFMR LAMINATED 20VA TH |
Manufacturer Standard Lead Time | 8 weeks |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Triad Magnetics | |
Series | PC Mount: World Series™ | |
Packaging | Box | |
Part Status | Active | |
Size / Dimension | 57.15mm L x 47.63mm W | |
Mounting Type | Through Hole | |
Type | Laminated Core | |
Weight | 0.9 lb (408.23 g) | |
Termination Style | PC Pin | |
Primary Winding(s) | Dual | |
Secondary Winding(s) | Dual | |
Power - Max | 20VA | |
Voltage - Isolation | 4000Vrms | |
Current - Output (Max) | Parallel 1.12A, Series 560mA | |
Voltage - Primary | 115V, 230V | |
Height - Seated (Max) | 41.28mm | |
Voltage - Secondary (Full Load) | Parallel 18V, Series 36V | |
Center Tap | No |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | VPP36-560 | |
Datasheets | RoHS Statement | |
Datasheets | VPP Series | |
Datasheets | VPP Series Schematic |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8504.31.4035 | |
Moisture Sensitivity Level (MSL) | Not Applicable | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $13.43 | $13.43 |
10 | $9.92 | $99.20 |
25 | $9.16 | $229.00 |
50 | $8.85 | $442.50 |
100 | $8.61 | $861.00 |
250 | $8.58 | $2,145.00 |
