Part Number | Z8F082AHH020SG2156 |
---|---|
Manufacturer | Zilog / Littelfuse |
Other Part Numbers | 269-4867-ND Z8F082AHH020SG2156-ND 269-4867 Q5278375 |
Description | IC MCU 8BIT 8KB FLASH 20SSOP |
Detailed Description | eZ8 Encore!® XP® Microcontroller IC 8-Bit 20MHz 8KB (8K x 8) FLASH |
Datasheet | Datasheet |
Category | ||
---|---|---|
Manufacturer | Zilog / Littelfuse | |
Series | Encore!® XP® | |
Packaging | Tube | |
Part Status | Active | |

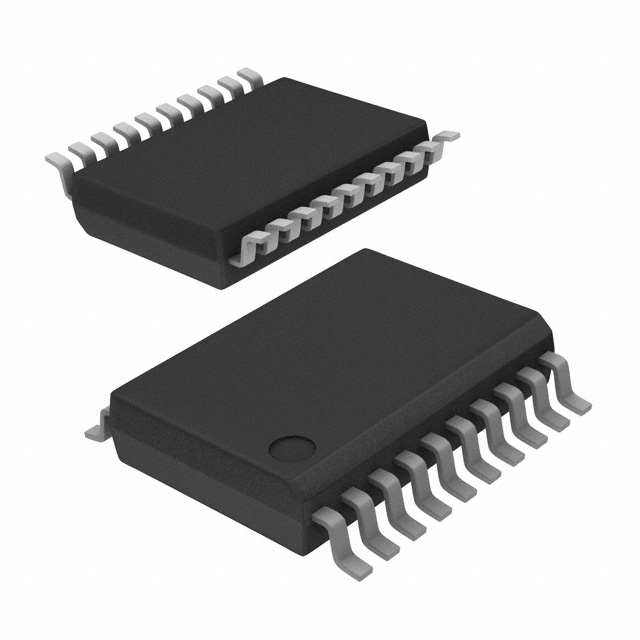

Package / Case | 20-SSOP (0.209", 5.30mm Width) | |
Mounting Type | Surface Mount | |
Speed | 20MHz | |
Program Memory Size | 8KB (8K x 8) | |
RAM Size | 1K x 8 | |
Operating Temperature | 0°C ~ 70°C (TA) | |
Oscillator Type | Internal | |
Program Memory Type | FLASH | |
Core Processor | eZ8 | |
Data Converters | A/D 7x10b | |
Core Size | 8-Bit | |
Voltage - Supply (Vcc/Vdd) | 2.7V ~ 3.6V | |
Connectivity | IrDA, UART/USART | |
Peripherals | Brown-out Detect/Reset, LED, LVD, POR, PWM, Temp Sensor, WDT | |
Number of I/O | 17 | |
DigiKey Programmable | Verified |
RESOURCE TYPE | LINK | |
---|---|---|
Datasheets | Z8F082AHH020SG2156 | |
Datasheets | Z8 Encore! F08xA Series Brief | |
Datasheets | Z8_F08xA Series Flyer | |
Datasheets | Zilog RoHS | |
Datasheets | Mult Dev Assembly/MSL Chg 20/Jan/2020 | |
Datasheets | Mult Dev Site Qual 20/Nov/2019 | |
Datasheets | Packing Method Change 25/Aug/2021 | |
Datasheets | Z8 Encore! XP F082A Series Errata |
ATTRIBUTE | DESCRIPTION | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.31.0001 | |
Moisture Sensitivity Level (MSL) | 3 (168 Hours) | |
REACH Status | REACH Unaffected | |
RoHS Status | ROHS3 Compliant |
QUANTITY | UNIT PRICE | EXT PRICE |
---|---|---|
1 | $4.34 | $4.34 |
10 | $3.89 | $38.90 |
67 | $3.68 | $246.56 |
134 | $3.19 | $427.46 |
268 | $3.03 | $812.04 |
536 | $2.72 | $1,457.92 |
1,005 | $2.29 | $2,301.45 |
2,546 | $2.18 | $5,550.28 |
